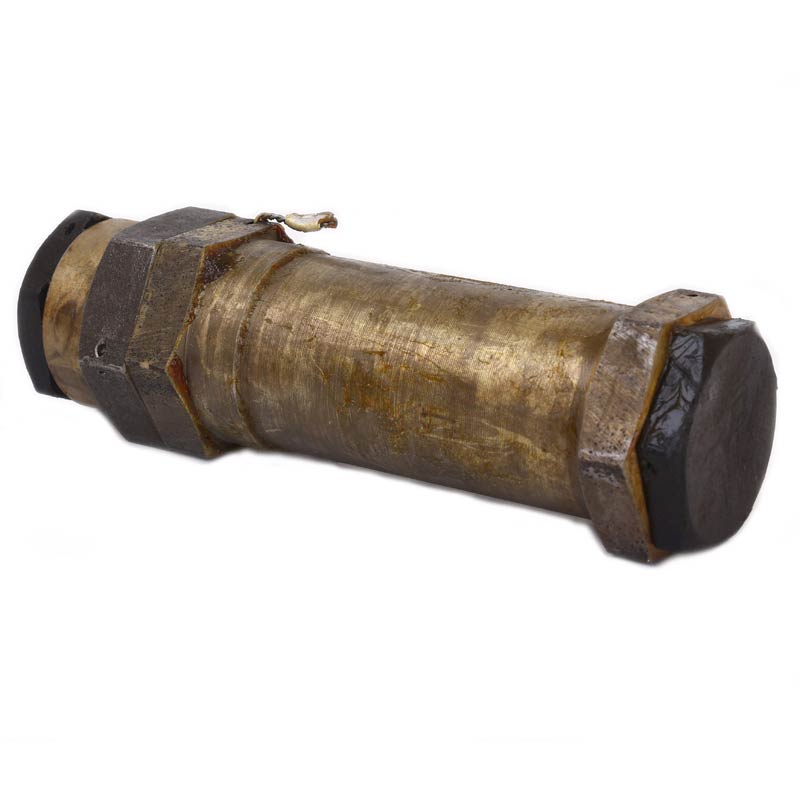

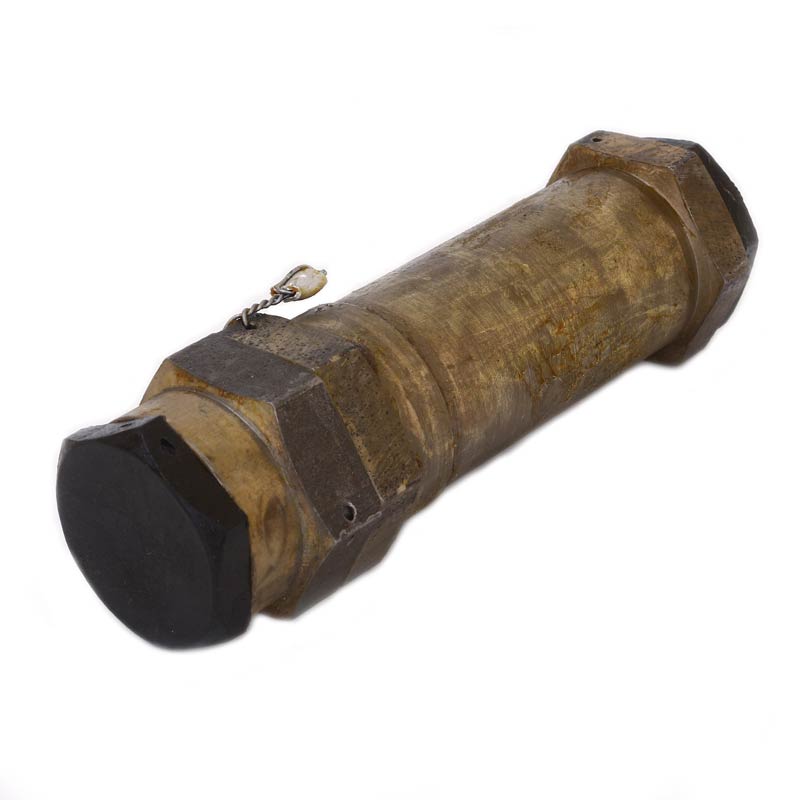

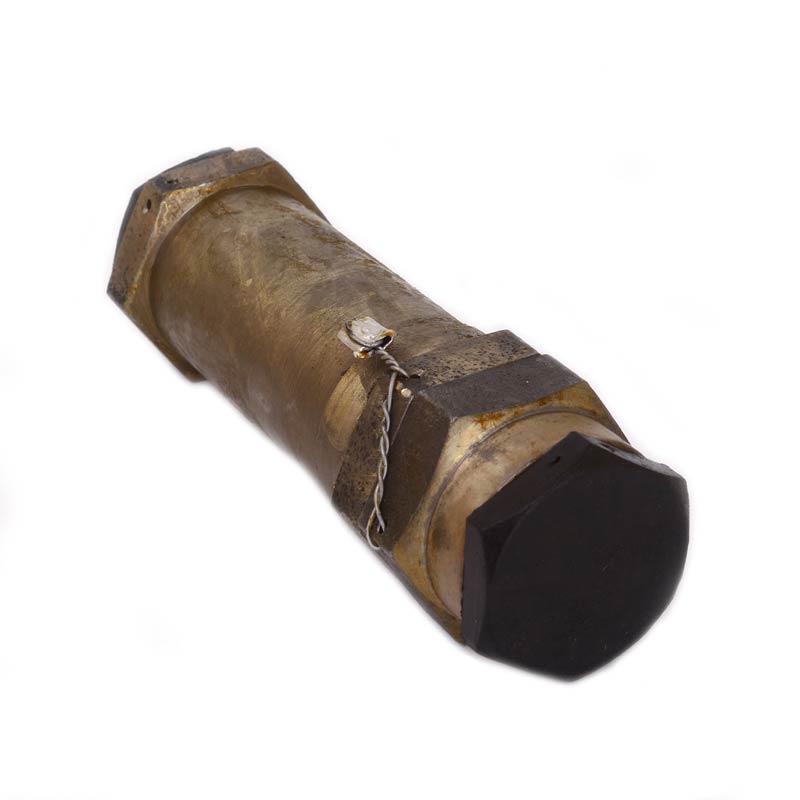

Клапан обратный КОС-20-1

Клапан КОС-20-1 относится к узлам гидравлических систем, которые обеспечивают пропускание жидкости только в одном направлении. Устройства имеют проход Ду=20 и могут работать с такими жидкостями, как масло МГЕ-10А или АУП либо же техническая жидкость ПГВ.

Модификации

• КОС-4-1,
• КОС-6-1,
• КОС-10-1,
• КОС-16-1,
• КОС-25-1,
• КОС-20-1,
• КОС-32-1.

Условия эксплуатации

Устройства этого типа предназначены для эксплуатации в гидравлических системах, использующих в качестве вещества масло типа МГЕ-10А или АУП либо техническую жидкость ПГВ. Для масла АУП температурный режим составляет в пределах -20⁰С … +65⁰С, а для масла типа МГЕ-10А он находится в интервале значений -30⁰С … +65⁰С.

Температурный режим воздушной среды, помещений, где работает КОС-20-1 должен составлять от -40⁰С до +50⁰С, а показатель влажности не должен выходить за значение 98%.

Особенности и функционирование

К основным конструкционным элементам КОС-20-1 относятся корпус с рабочим проходом и проходником, уплотнительное герметизирующее кольцо, запорная пружина.

Рабочая жидкость поступает к клапану по трубопроводу. Направление ее хода должно соответствовать стрелке, нанесенной на корпусе клапана. Благодаря давлению жидкости происходит деформирование и сжатие рабочей пружины, которая вследствие перемещения освободит рабочий проход. Благодаря этому жидкость через проходник сможет попадать в магистраль.

Если произойдет движение жидкости в обратном направлении или же давление прямого хода окажется недостаточным, чтобы сжать пружину, клапан возвратится в исходное положение, закрывая проходное отверстие.
