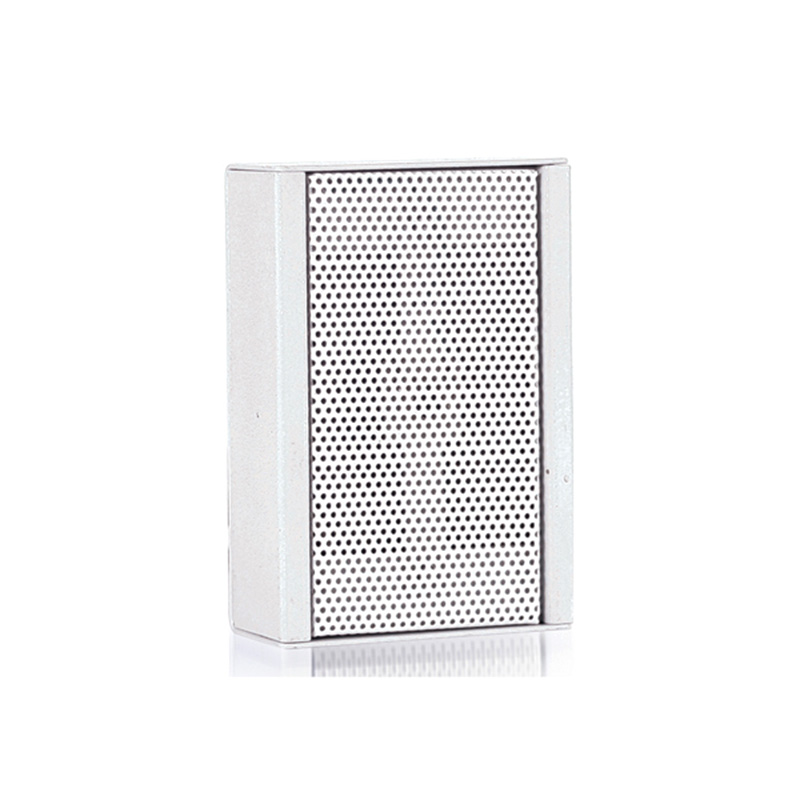

Звуковые колонны CS-2T

Звуковые колонны CS-2T предназначены для трансляции речевых сообщений и звуковых программ в системах громкоговорящего оповещения с распределенным звуком.

Функциональные особенности

• Подключение к трансляционной линии через согласующий трансформатор.
• Переключатель входной мощности.

Монтаж

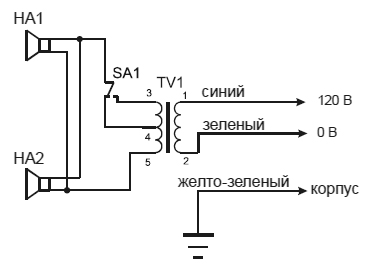

Схема громкоговорителя CS-2T

• Громкоговоритель оснащен линейным трансформатором TV1, рассчитанным на входное напряжение 120 В и позволяющим получение 2-х значений выходной мощности в зависимости от коммутации выходных обмоток.
• Подключение к трансляционной линии производится при помощи клеммной колодки, доступ к которой осуществляется через отверстие на задней стенке громкоговорителей, закрытое заглушкой.
• Для подключения CS-2T к трансляционной линии необходимо подключить к контакту клеммной колодки, соединенным с зеленым проводом громкоговорителя к проводу трансляционной линии, который подключен к зажиму усилительно-трансляционного устройства, обозначенному «0» или «СОМ», а к контакту, соединенным с синим проводом подключить второй провод трансляционной линии
• Контакт клеммной колодки, соединенный с желто-зеленым проводом используется для заземления корпуса громкоговорителя.
• При использовании нескольких громкоговорителей следует соблюдать полярность их подключения к трансляционной линии.
