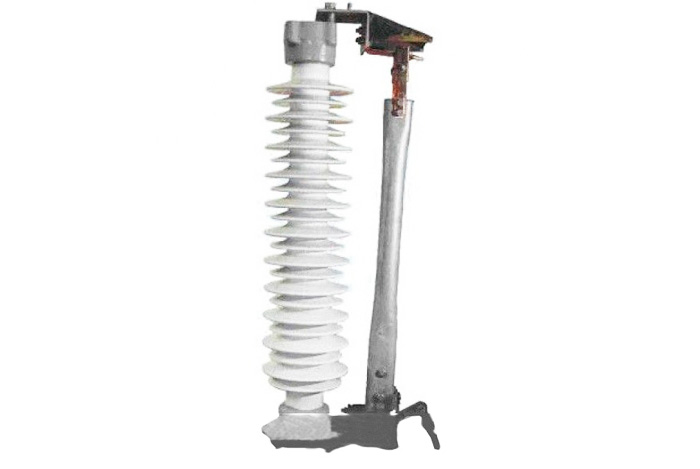

Заземлитель ЗОН-110
Под заказ
Артикул товара:
18947
Способы оплаты:
Безналичный расчёт
X
Вы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей России
X
Отправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Фото и видео
Заземлитель ЗОН-110 предназначен для заземления нейтрали силового трансформатора.
Область применения
Заземлители устанавливается на стационарных трансформаторных подстанциях в сетях переменного тока на номинальное напряжение 110 кВ, а также на передвижных трансформаторных подстанциях.
Модификации
Заземлители ЗОН изготавливаются в исполнении:
- Имеющем в нейтрали трансформатор тока для защиты от замыканий на землю:
- ЗОН-110Б-I,
- ЗОН-110М-I,
- Не имеющем защиты от замыканий на землю:
- ЗОН-110Б-II,
- ЗОН-110М-II.
| Параметр | Значение |
| Номинальное напряжение, соответствующее наибольшему рабочему напряжению, кВ | 110 (126) |
| Номинальный ток, А | 400 |
| Номинальная частота, Гц | 50 |
| Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА | 6,3 |
| Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА | 15,75 |
| Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания), с | 3 |
| Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда Н, не менее | 800 |
Масса, кг
|
90 64 80 56 |
Эксплуатация
Оптимальными условиями для использования заземлителей ЗОН-110 являются:
- высота над уровнем моря не более 1000 м;
- толщина гололеда не более 20 мм;
- скорость ветра не более 40 м/с при отсутствии гололеда и до 15 м/с при гололеде.
