Втулки серии В
Мы советуем
Хиты продаж
В наличии
Артикул товара:
15252
Способы оплаты:
Безналичный расчёт
X
Вы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей России
X
Отправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Характеристики
- Фото и видео

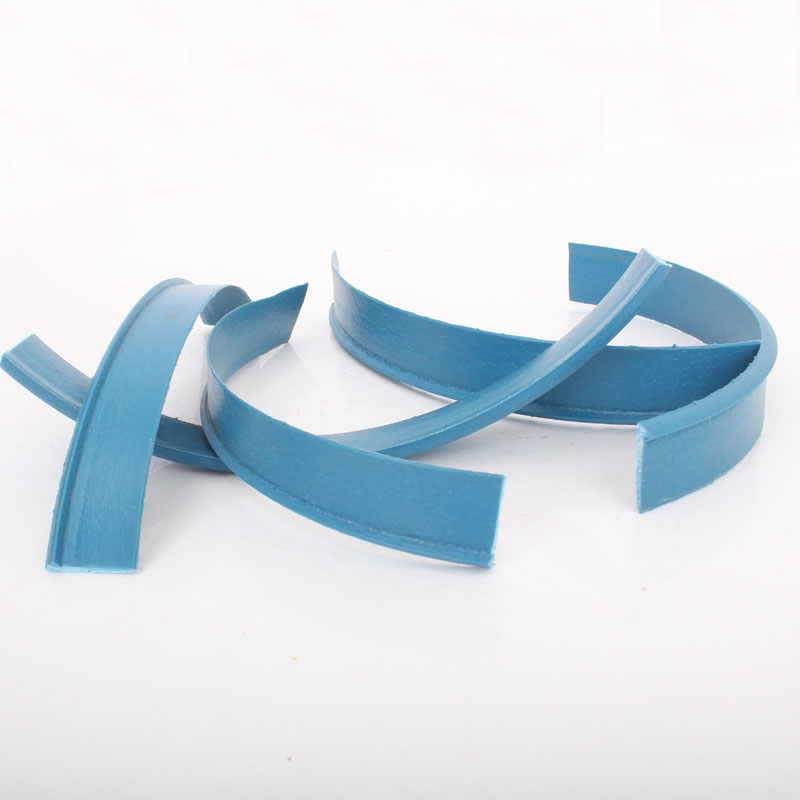

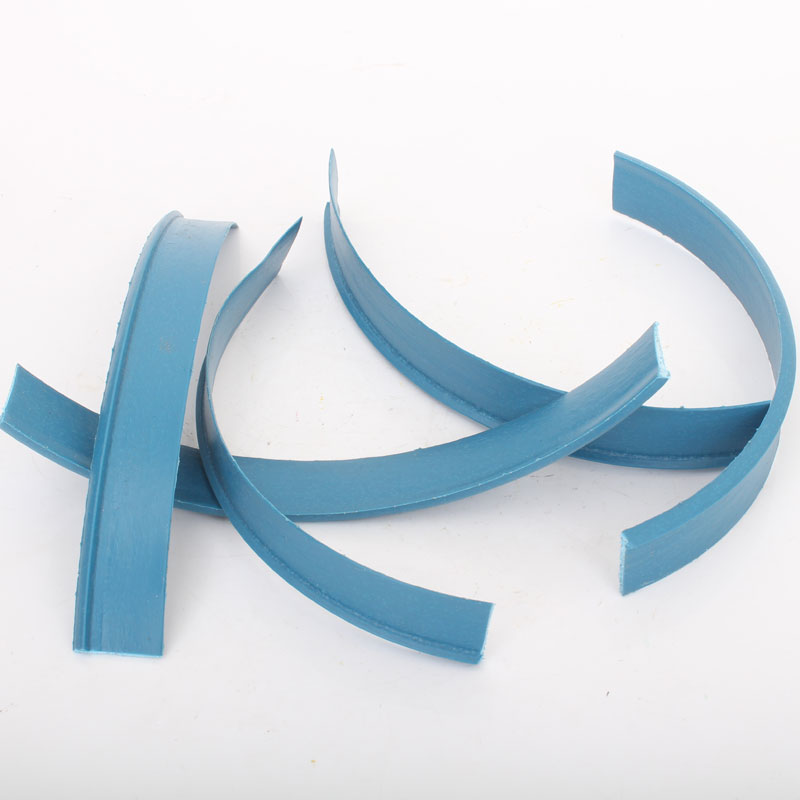

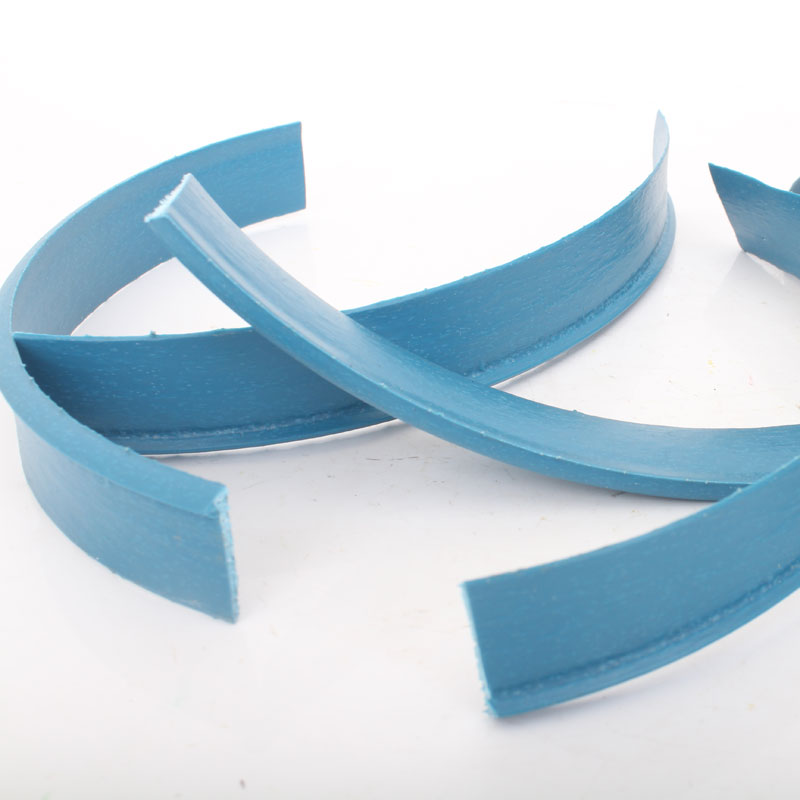

Втулки серии В предназначены для защиты изоляции различных проводов и кабелей от механических повреждений об острые кромки торцов труб или других конструктивных отверстий при прокладке в трубах, вводах в электрощиты, ящики управления.
| Вид | Размеры, мм | ||||
| d1 | d | d2 | L | d | |
| В82 | 89,5 | 74 | 78 | 30 | 82,5 |
| В69 | 76,5 | 61,5 | 65,5 | 30 | 69,5 |
| В54 | 61 | 48 | 51 | 25 | 54,5 |
| В42 | 49 | 36 | 39 | 20 | 42,5 |
| В28 | 34 | 22,5 | 25,5 | 15 | 28,5 |
| В22 | 28 | 17,5 | 19,5 | 10 | 22,5 |
| В17 | 22 | 12 | 14 | 10 | 17 |

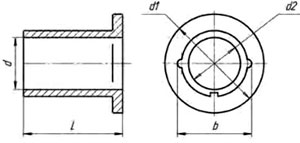

Рис.1. Схематическое изображение втулки серии В
| Тип | Для труб с внутренним диаметром, мм | Условный проход труб | Масса 1000 шт., кг | |
| мм | дюймы | |||
| В17 | 15 - 16 | 15 | ½ | 0,6 |
| В22 | 20 - 22 | 20 | ¾ | 1,1 |
| В28 | 26 - 28 | 25 | 1 | 1,8 |
| В42 | 40 - 42 | 40 | 1 ½ | 3,8 |
| В54 | 52 - 54 | 50 | 2 | 6,8 |
| В69 | 66 - 69 | 70 | 2 ½ | 13,0 |
| В82 | 79 - 82 | 80 | 3 | 15,8 |
