Вентильный разрядник РВКУ предназначен для защиты электрооборудования тяговых подстанций на напряжение 1,65 кВ постоянного и переменного тока частотой 50 Гц.

Модификации

  • РВКУ-1,65 Г 01,
  • РВКУ-1,65 Д 01,
  • РВКУ-1,65 Е 01,
  • РВКУ-3,3 А 01,
  • РВКУ-3,3 Б 01.

Эксплуатация

Оптимальными условиями для использования разрядников РВКУ являются:

  • высота над уровнем моря не более 1200 м;
  • температура окружающего воздуха от - 55 С до +50 С;
  • разрядник устойчив к выпаданию инея с последующим его оттаиванием;
  • относительная влажность воздуха при температуре +20 С до 90%.
Технические характеристики
Наименование параметра РВКУ-1,65Г01 РВКУ-1,65 Д 01 РВКУ-1,65 Е 01 РВКУ-3,3 А 01 РВКУ-3,3 Б 01
Класс напряжения, кВ действ 1,65 1,65 1,65 3,3 3,3
Номинальное напряжение, кВ действ.
  • в сетях постоянного тока
  • в сетях переменного тока
 2,1
1,75		 2,1
1,75		 2,1
1,75		 4,0
3,8		 4,0
3,8
Пробивное напряжение при частоте 50 Гц, кВ действ 3,0
3,5		 2,5
3,0		 2,5
2,8		 5,3
6,0		 6,0
7,1
Импульсное пробивное напряжение при предразрядных временах от 2 до 20 мкс, кВ 4,5
7,0		 4,0
6,5		 3,5
4,2		 7,5
8,5		 8,5
10,0
Остающееся напряжение при импульсном токе с длиной фронта 8 мкс, кВ
  • с амплитудой тока 600 А, не менее
  • с амплитудой тока 1500 А, не более
  • с амплитудой тока 3000 А, не более
 2,25
4,0
5,0		 2,25
4,0
5,0		 2,25
4,0
5,0		 4,5
8,5
10,0		 4,5
8,5
10,0
Токовая пропускная способность
  • 500 импульсов тока волной 8/20 мкс, кА
  • 100 импульсов тока прямоугольной волной длительностью 5000 мкс, кА
 3,0
1,5		 3,0
1,5		 3,0
1,5		 3,0
1,5		 3,0
1,5
Длина пути утечки внешней изоляции, см 6,0 6,0 6,0 12 12
Электрическая прочность внешней изоляции, кВ, действ.
  • в сухом состоянии, не менее
  • под дождем, не менее
 12
9		 12
9		 12
9		 25
18		 25
18
Высота (Н), мм 300 300 300 380 380
Масса, кг 25 25 25 30 30

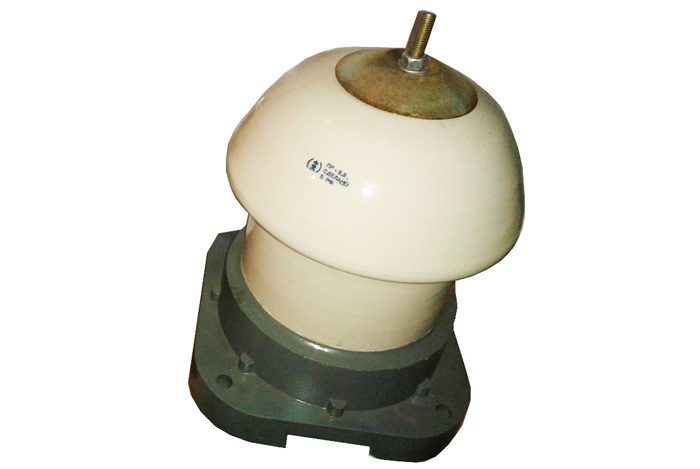

Вентильный разрядник РВКУ фото 1
