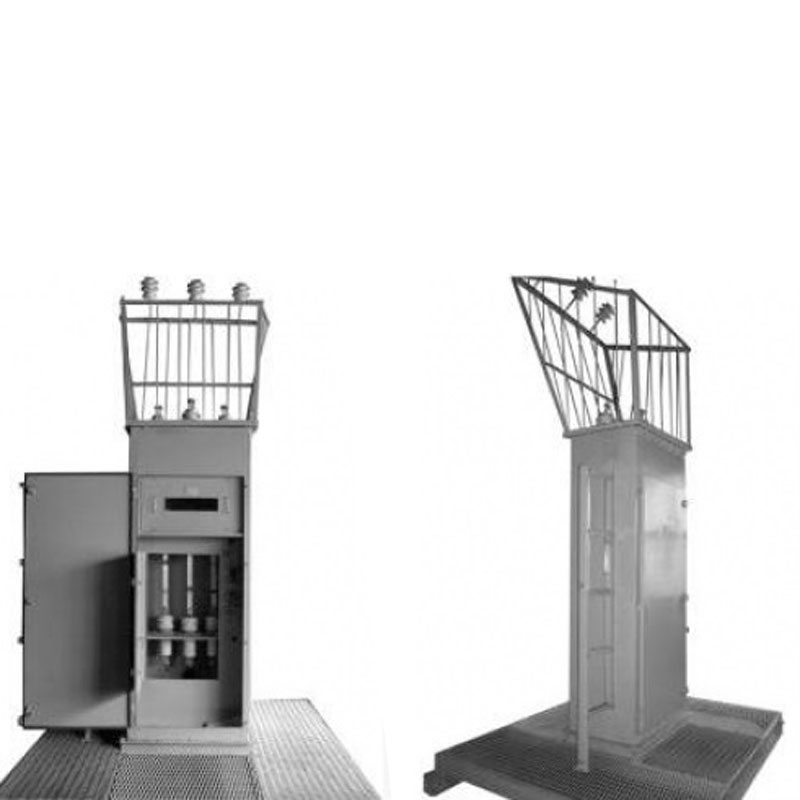

Устройства комплектные распределительные УКР-ПЭ-6-200-УХЛ1

Устройства комплектные распределительные УКР-ПЭ-6-200-УХЛ1 применяют для присоединения высоковольтных гибких кабелей для питания карьерных потребителей.

Функциональные возможности

Устройства комплектные распределительные УКР-ПЭ-6-200-УХЛ1 оснащены такими функциями:

• местное включение/отключение (кнопки);
• ручное включение/отключение;
• защита от перегруза, однофазных замыканий на землю;
• дистанционное включение/отключение;
• вывод отходящих присоединений для осуществления ремонта с техосмотром;
• защита минимального напряжения, МТЗ, защита от автовключения при повышении напряжения;
• блокировка при подаче напряжения отходящему фидеру, где происходит короткое замыкание, утечка на землю при сопротивлении меньше 360 кОм;
• АПВ и АВР;
• проверка функционирования МТЗ на контрольных уставках (с показателями 5-9А) и реле утечки, защиты от 1-фазных замыканий на землю;
• мониторинг параметров сети;
• сигнализация срабатывания защит с блокировками.

Устройство и принцип действия

Подача напряжения осуществляется воздушными распредсетями, где присутствует напряжение 6 кВ при переменном токе. С помощью данного устройства выполняется защита электроустановок с управлением карьерными токоприемниками.

Полное время отключения достигает максимум 0,11 сек. Ток короткого замыкания имеет кратность к току реле защиты – 1,5. Устройство допускает соединение с бронированными кабелями диаметром до 70 мм, контрольными (резиновыми, бронированными) кабелями диаметром до 24 мм.
