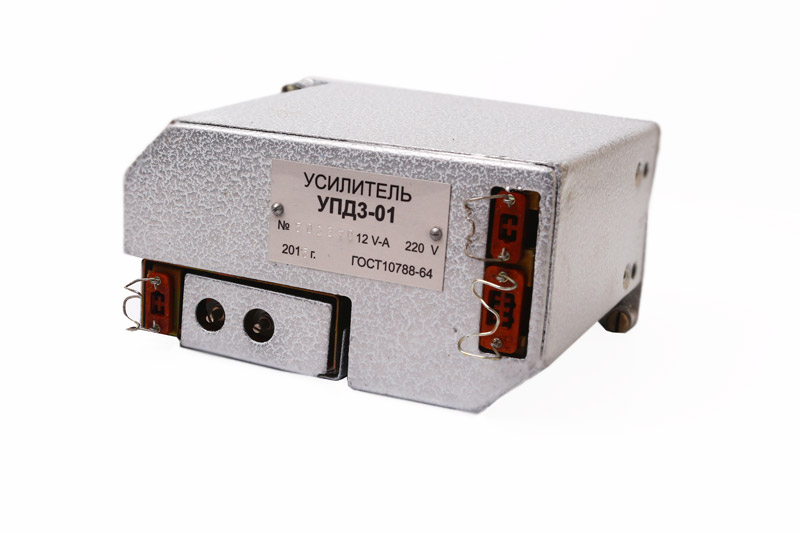

Усилитель УПД3-01

Усилитель УПДЗ-01 относится к классу полупроводниковых устройств, используемых для работы в структуре общепромышленных приборов взаимозаменяемых дифференциально-транспортных систем. В качестве нагрузок для предложенных систем усиления используются реверсивные двигатели асинхронного типа РД-09П2 либо Д32П1.

Конструкционные особенности

В состав полупроводникового усилителя типа УПД3-01 входят следующие ключевые электронные узлы:

• входное устройство;
• системы демодуляции-модуляции;
• системы усиления мощности;
• источника питания.

Работа системы усиления

Устройство входа усилителя УПД3-01 построено на 5-ти транзисторах, 2 каскада которых, используя обратную связь отрицательного типа, поддерживают нужную величину входного сопротивления. Три следующих каскада являются составной частью электронного узла усиления напряжения. Величина его коэффициента регулируется с помощью реостата. Благодаря использованию обратной связи отрицательного типа удается компенсировать фазовые сдвиги, которые вносятся усилителем, а также увеличить требуемое входное электросопротивление и обеспечить высокий уровень усиления. Система демодуляции-модуляции используется для двойного электрического преобразования и позволяет выполнить выпрямление переменного напряжения и преобразования постоянного напряжения в переменное. После системы демодуляции сигнал подается на вход усилителя напряжения, стабильность работы и высокий коэффициент усиления которого обеспечиваются за счет обратной связи. Мощностной усилитель устройства реализован по принципиальной схеме с последовательным балансом и с использованием подключения транзисторов по алгоритму с общим эмиттером. Согласование мощностного усилителя с системой усиления напряжения происходит посредством силового трансформатора. Для питания усилителя применяется силовой трансформатор. Чтобы обеспечивать питанием входное устройство и систему усиления напряжения используется ток, подаваемый от выпрямителя.
