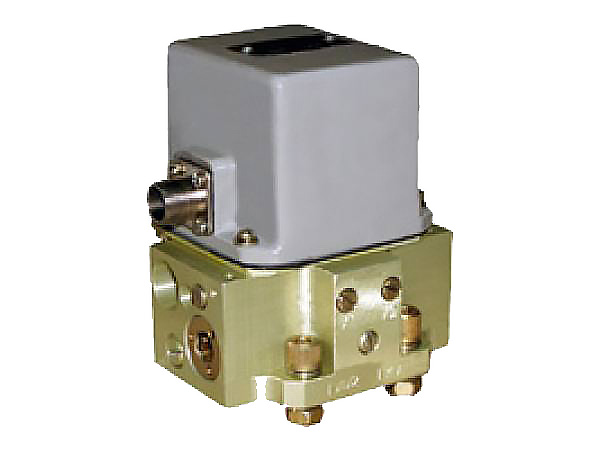

Усилитель электрогидравлический УЭГ.С-П
Способы оплаты:
Безналичный расчётВы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей РоссииОтправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Фото и видео
Усилитель УЭГ.С-П предназначен для управления гидравлическими исполнительными механизмами выправо-подбивочно-рихтовочных машин типа ВПР.
Применение УЭГ.С-П
Усилитель по своему функциональному назначению и техническим характеристикам может применяться для замены импортных аналогов - сервовентилей фирмы “MOOG”, “Dowty”, “ORSTA” и др. в автоматических системах управления технологическими процессами на железной дороге.
Рабочий процесс
По своей конструкции усилитель представляет собой устройство из трёх функциональных блоков, в состав которых входит:
- Датчик положения,
- Золотниковый блок,
- Электрогидравлический блок, оснащённый плоской пружиной, обеспечивающей обратную связь.
При этом последний является электромеханическим преобразователем, объединённым по своему исполнению с золотниковым блоком – золотниковой парой, установленной на кольцах из резины в корпусе, с применением металлической промежуточной прокладки.
| Наименование | Значения |
|
Пределы изменения входного сигнала постоянного тока:
|
±7,5 мА ±15 мА |
|
Рабочая среда: минеральные масла с параметрами
|
от 7 до 70 мм2/с от +20 до +70°С 16 мкн |
|
Давление питания:
|
1,6 МПа (16 кгс/см2) 21 МПа (210 кгс/см2) |
|
Расход масла
|
7 МПа (70 кгс/см2) (38±4) л/мин |
| Зона нечувствительности усилителя | 1% |
| Нелинейность расходной характеристики | 10% |
| Гистерезис усилителя | 3% |
| Частота, соответствующая сдвигу фаз 90° | 100 Гц |
| Габариты | 110x115 x85 мм |
| Вес | 1,7 кг |
