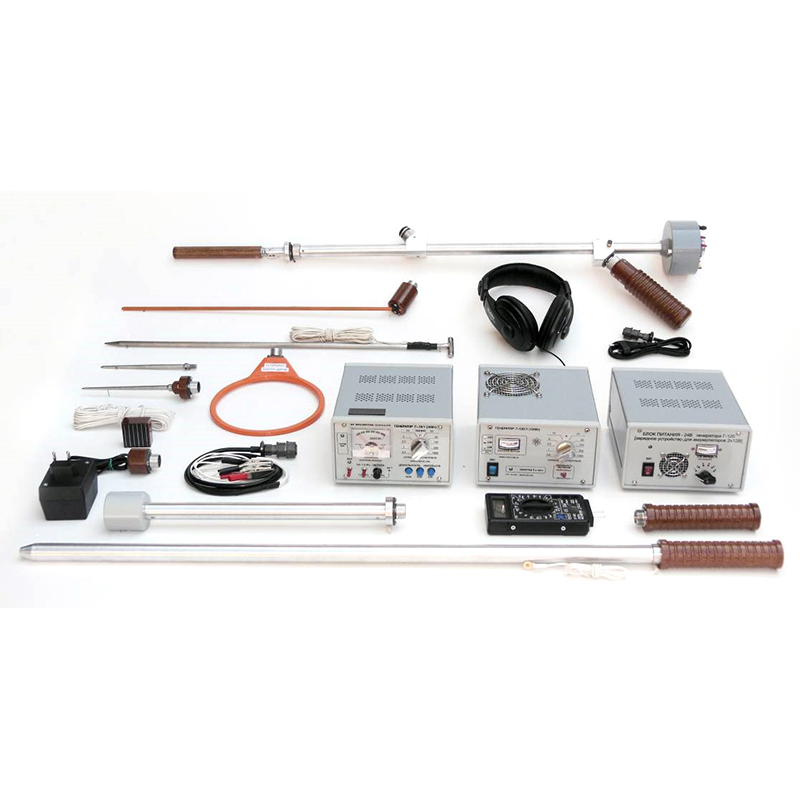

Искатель повреждений Универсал-911М представляет собой цифровой трассоискатель индикаторного типа, предназначенный для:
- определения трассы прокладки силовых кабелей
- определения трассы прокладки токопроводящих трубопроводовгазопроводовнефтепроводов аммиакопроводов водопроводов трубопроводов канализационных и тепловых сетей
- определения трассы прокладки полиэтиленовых трубопроводов
- определения трассы прокладки и глубины залегания контуров и шин заземления
- определения глубины залегания кабелей и трубопроводов
- обнаружения мест повреждений силовых кабелей (обрыв короткое замыкание мест понижения изоляции) индукционным методом, на активную электрическую антенну
- обнаружения мест повреждений кабелей акустическим методом;
- обнаружения мест дефектов изоляции в подземных стальных трубопроводах на электрическую антенну и штыри
- обнаружение мест дефектов изоляции в подводных стальных трубопроводах на штыри;
- обнаружения мест несанкционированных врезок и отводов на трубопроводах;
- обнаружения мест контакта между футляром и стальным трубопроводом под железнодорожными и автомобильными переходами;
- определение трассы прокладки полиэтиленового газопровода с контрольным проводником;
- обнаружение трассы прокладки полиэтиленового газопровода без контрольного проводника акустическим методом;
- обнаружение мест утечки в трубопроводах с жидкостями (вода, горюче-смазочные вещества) акустическим методом по интенсивности шума в месте повреждения
Выпускаемые модификации
Завод изготовитель также выпускает следующие модификации трассоискателя Универсал-911М:
Технические характеристики
Предел перестройки частот генератора тональных импульсов Г-30/1 (контроль частоты осуществляется по частотомеру) |
900 - 1300 Гц |
|
Фиксированная рабочая частота генератора Г-30/1 (контроль частоты осуществляется по частотомеру) |
1177 Гц |
|
Фиксированная рабочая частота (кварцованная) генератора Г-120/1 |
1177 Гц |
|
Длительность импульсов генератора Г-30/1 |
0,3 с; 0,6 с; непрерывн. |
|
Длительность импульсов генератора Г-120/1 |
0,3 с; непрерывн. |
|
Выходное сопротивление генераторов |
0,5; 1; 2,5; 5; 10; 25; 50; 100; 500; 1000 Ом |
|
Выходная мощность генератора Г-30/1 (вариант 1), не менее |
30 Вт |
|
Выходная мощность генератора Г-120/1 (вариант 2), не менее |
120 Вт |
|
Напряжение питания генератора Г-30/1 и блока питания БП 220/24В |
220 В |
|
Частота питающей сети |
50 Гц |
|
Напряжение питания генератора Г-30/1 от внешнего источника постоянного тока (вариант 1 - 30 Вт) |
12 В |
|
Напряжение питания от внешнего источника постоянного тока (вариант 2 - 120 Вт) |
24 В |
|
Потребляемый ток генератора: |
по цепи питания 12 В постоянного тока (для варианта 1 - 30 Вт), не более |
2,5 А |
по цепи питания 24 В постоянного тока (для варианта 2 - 120 Вт), не более |
6,5 А |
Rн |
Г-30/1 |
Г-120/1 |
0,5 Ом |
7,75 А |
15,5 А |
1 Ом |
5,5 А |
11 А |
2,5 Ом |
3,5 А |
7,0 А |
5 Ом |
2,5 А |
5,0 А |
10 Ом |
1,75 А |
3,5 А |
25 Ом |
1,1 А |
2,2 А |
50 Ом |
0,8 А |
1,6 А |
100 Ом |
0,55 А |
1,1 А |
500 Ом |
0,25 А |
0,5 А |
1000 Ом |
0,18 А |
0,35 А |
Rн |
Г-30/1 |
Г-120/1 |
0,5 Ом |
3,9 В |
7,8 В |
1 Ом |
5,5 В |
11 В |
2,5 Ом |
8,7 В |
17,5 В |
5 Ом |
12,5 В |
25 В |
10 Ом |
17,5 В |
35 В |
25 Ом |
27,5 В |
55 В |
50 Ом |
39 В |
78 В |
100 Ом |
55 В |
110 В |
500 Ом |
122,5 В |
245 В |
1000 Ом |
175 В |
350 В |
Блок питания БП220/24В (зарядное устройство для аккумуляторов 2х12В)
1 положение |
23,0 В |
2 положение |
24,5 В |
3 положение |
26,0 В |
4 положение |
27,5 В |
5 положение |
29,0 В |
6 положение |
31,5 В |
1 положение |
6,0 А |
2 положение |
6,30 А |
3 положение |
6,50 А |
4 положение |
7,0 А |
5 положение |
7,40 А |
6 положение |
7,86 А |
Максимальный допустимый выходной ток в нагрузке (при питании генератора или заряде аккумуляторов 2х12 В 18-60 А/ч) |
6,5 А |
||
Индикация тока в нагрузке |
0 - 7 А |
||
Индикация температуры: |
светодиодная, при нагреве внутри |
≥ 85°C |
|
|
цифровая, диапазон изменения температуры |
-55 … +127°C |
|
Два порога температуры: |
для варианта без цифрового индикатора температуры и цифрового индикатора выходного напряжения: |
отключение при температуре |
+85°C |
включение при охлаждении до температуры |
+65°C |
||
для варианта с цифровым индикатором температуры и цифровым индикатором выходного напряжения: (температура порога включения имеет заводскую установку + 50°C, но может быть другой по желанию заказчика) |
отключение при температуре |
+85°C |
|
включение при охлаждении до температуры |
+50°C |
||
Питание вентилятора охлаждения и цифровых индикаторов температуры и напряжения, от внешнего источника питания 12 В током, не менее (входит в комплект) |
0,5 А |
Рабочая частота приёмника |
1177 Гц |
||
Чувствительность приёмника по электрическому входу для магнитной антенны |
0,3 мкВ |
||
Чувствительность приёмника по электрическому входу для электрической антенны на частоте 1177 Гц |
0,05 мкВ |
||
Чувствительность приёмника на частоте 50 Гц |
10 мкВ |
||
Чувствительность приёмника на частоте 100 Гц |
10 мкВ |
||
Полоса пропускания приёмника в режиме ПОЛОСА УЗК: |
по уровню 0,7 для f = 1177 Гц … 5 Гц |
||
по уровню 0,1 для f = 1177 Гц … 20 Гц |
|||
Диапазон принимаемых частот в режиме ПОЛОСА ШИРОКАЯ |
20 Гц - 30 кГц |
||
Ослабление сигналов помех частот 50 и 100 Гц в узкой полосе приема, не менее |
85 дБ |
||
Динамический диапазон схемы цифрового индикатора (отображение уровня сигналов) |
0 - 2000 отн. ед. |
||
Контроль состояния аккумуляторов приемника (на стрелочном индикаторе) |
0 - 9 В |
||
Определение мест нарушения сопротивления изоляции жил кабелей без экрана с ПВХ-оболочкой относительно грунта (генератор подключается по схеме ЖИЛА-ЗЕМЛЯ) |
0,1 Ом - 7 мОм |
||
Определение мест повреждений экрана кабеля относительно грунта в полиэтиленовой оболочке (из сшитого полиэтилена, РК-кабель) (генератор подключается по схеме ОБОЛОЧКА-ЗЕМЛЯ) |
0,1 Ом - 7 мОм |
||
Обнаружение мест дефектов изоляции стальных трубопроводов площадью от 0,1 мм2 и более с точностью, не менее |
электрической антенной длиной 0,5 мм |
50 см |
|
при снятой электрической антенне |
20 см |
||
Определение несанкционированных врезок изолированных и неизолированных длиной |
от 70 мм и более |
||
Точность определения линии трассы (Для глубин до 1 метра. На больших глубинах погрешность составляет 5% и несколько зависит от наличия поблизости параллельно расположенных коммуникаций). |
±2 - 5 см |
||
Точность определения глубины залегания (Для глубин до 1метра. На больших глубинах погрешность составляет 5% и несколько зависит от наличия поблизости параллельно расположенных коммуникаций) |
±2 - 5 см |
||
Обнаружение трасс подземных коммуникаций на глубинах (при Рген.= 30 Вт до 15 м, при Рген.= 120 Вт до 20 м, при условии согласования выхода генератора с сопротивлением нагрузки) |
до 15 – 20 м |
||
Напряжение питания приемника (8 аккумуляторов 1,2 В 1300 мА/ч типа GP) |
9,6 ±1,5 В |
||
Обнаружение мест акустической утечки трубопроводов на глубинах (глубина 5-8 м для жидкостей при давлении не менее 6-8 кг/см) |
0 – 8 м |
||
Обнаружение мест акустической утечки газопроводов среднего и высокого давления на глубинах (зависит от размера свища и давления в газопроводе, не менее 3 – 5 кг/см) |
0 – 6 м |
||
Обнаружение металлических предметов на глубинах (крышка люка) |
60 – 80 см |
||
Нагрузка приёмника - головные телефоны общим сопротивлением (2 параллельно соединенных телефона по 32 Ом) |
16 Ом |
||
Ток, потребляемый приемником: (в среднем положении регулятора громкости) |
в режиме ПОЛОСА УЗК. |
30 мА |
|
в режиме ПОЛОСА ШИР. |
20 мА |
||
в режиме ТЕЧЕИСКАТЕЛЬ |
35 мА |
||
в режиме МЕТАЛЛОИСКАТЕЛЬ |
50 мА |
||
Вес приемника без элементов питания |
0,7 кг |
||
Вес приемника с элементами питания |
1,0 кг |
||
Размер корпуса приемника |
10x7 см |
