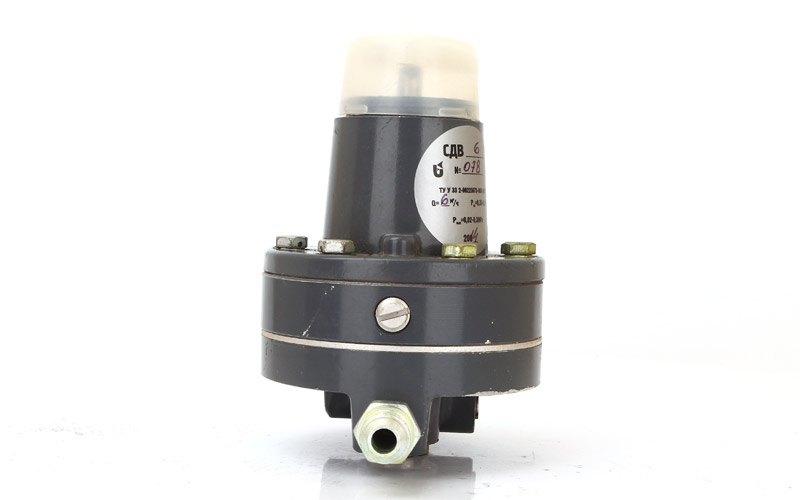

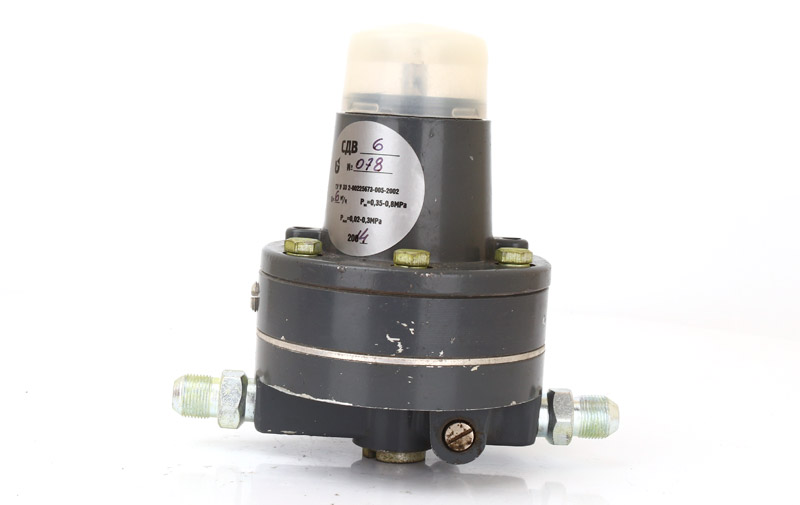

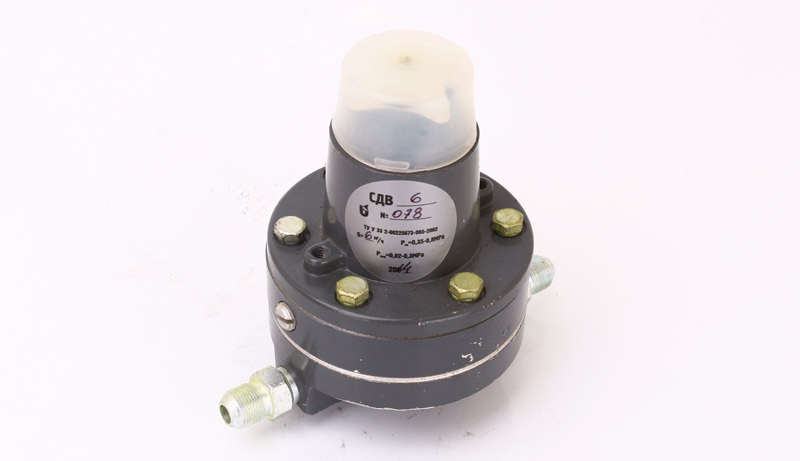

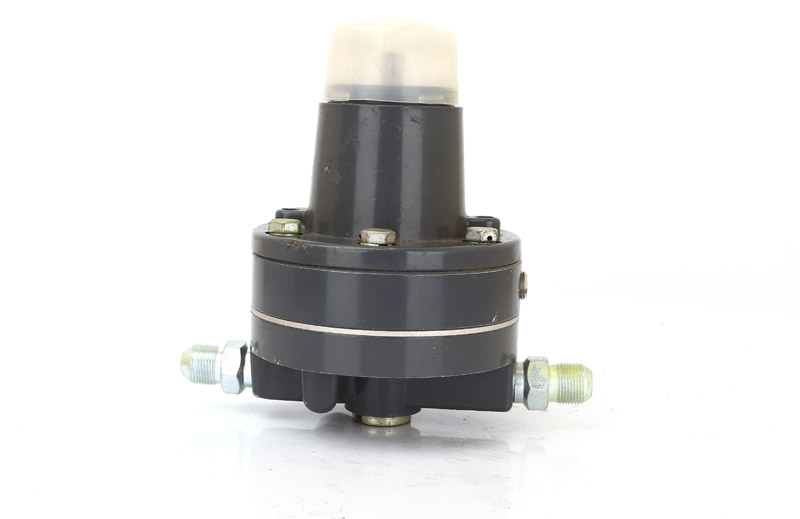

Стабилизатор давления воздуха СДВ-6
Способы оплаты:
Безналичный расчётВы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей РоссииОтправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Фото и видео
Стабилизатор давления воздуха СДВ-6 предназначен для редуцирования и стабилизации давления воздуха в системах контроля и регулирования, для питания приборов, исполнительных механизмов
Применение СДВ-6
Стабилизатор СДВ-6 применяется на предприятиях:
- нефтехимической,
- пищевой,
- химической промышленности,
- машиностроения.
Устройство СДВ-6 рассчитано для работы как в закрытых помещениях, так и на открытом воздухе (под навесом) с температурой окружающей среды в пределах от минус 50С до плюс 60С и относительной влажности воздуха в пределах от 30 до 80 %.
| Параметры | Значение |
| Максимальный расход воздуха | 6 м3/ч |
| Давление на входе | 2,5-8 кгс/см2 |
| Максимальное отклонение выходного давления при температуре окружающего воздуха 20 °С и отсутствии вибрации, ударов и бортовой качки: | |
| при изменении входного давления | 0,025 (кгс/см2): |
| при изменении расхода воздуха | 0,05 (кгс/см2): |
| Максимальное отклонение выходного давления при изменении температуры окружающего воздуха на каждые 10 °С | 0,02 (кгс/см2): |
| Габаритные размеры | 90х155х146 мм |
| Масса | не более 1 кг |
Конструкция
Стабилизатор давления воздуха представляет собой мембранный регулятор, узлы и детали которого образуют следующие камеры:
- А - камера входного давления;
- Б - камера выходного давления, состоящая из двух частей: верхней - под мембранной 8 и нижней под мембранной коробкой 5;
- В - полость между мембранами мембранной коробки, сообщающаяся с атмосферой через отверстие в диске 3;
- Г - усилительная камера.
