Система контроля содержания кислорода в обогащенном дутье доменных печей типа СКСК-2Д проводит непрерывное автоматическое определение содержания кислорода непосредственно в дутье доменной печи, которое обогащено кислородом, в пределах – 20…30 об. доли (% кислорода).

Устройство и принцип действия

Процесс подачи проверяемой смеси из контролирующей зоны к чувствительному элементу системы СКСК-2Д проводится одним из следующих вариантов:

  • принудительной подачей исследуемой смеси, применяя побудитель расхода;
  • при самопроизвольной подачи исследуемой смеси при наличии ее избыточного давления, присутствующего в отборочном месте.

Аналоговый выход позволяет проводить подключение газоанализатора к разнообразным системам автоматики и приборам.

Комплектация

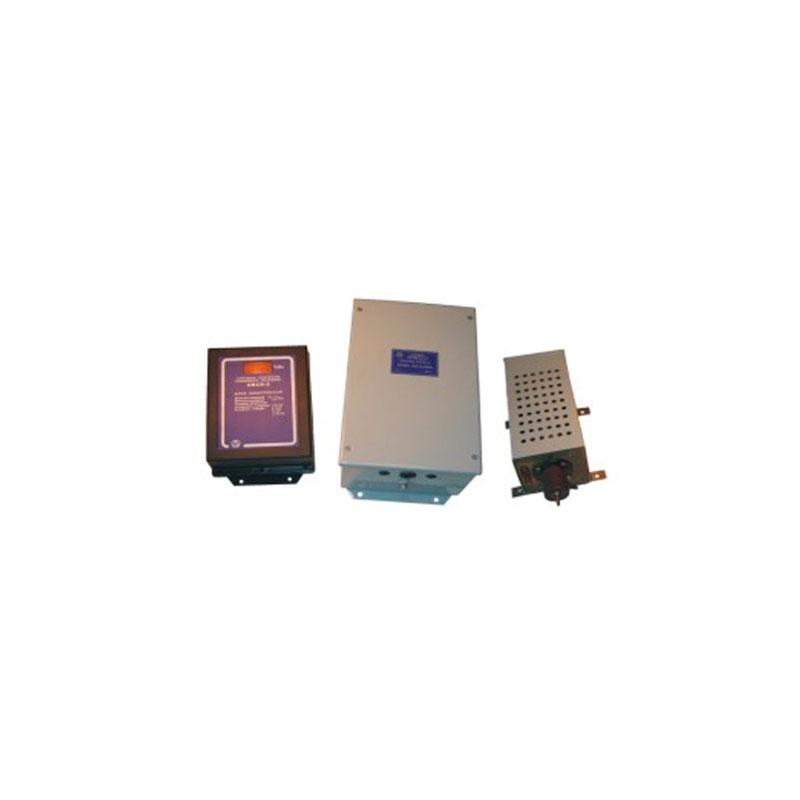

В стандартный набор поставки системы контроля содержания кислорода в обогащенном дутье доменных печей типа СКСК-2Д входит:

  • датчик-зонд;
  • электроблок;
  • блок запитывания.
Технические характеристики Значение
Диапазон измерения, объемная доля, % 20-40%
Предел допускаемой основной абсолютной погрешности ±0,5%
Время установления показаний не более, 30сек
Температура газовой среды в месте установки датчика, °С от 20 до 50
Номинальное значение напряжения питания, В 220
Частота переменного тока 50Гц
Сопротивление проводов, соединяющих блок питания с нагревателем датчика, Ом, не более 2,0
Вывод результатов измерения на внешнюю ЭВМ RS 485 (опция)
Унифицированные выходные сигналы (по заказу):
токовый, мА 0-5; 4-20
напряжение, В 0-10
Давление (разряжение), кПа 0,5 (50 мм.вод.ст.)
Номинальный расход контролируемой среды, норм. л/ч 20
