Реле РТ400
Способы оплаты:
Безналичный расчётВы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей РоссииОтправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Характеристики
- Фото и видео

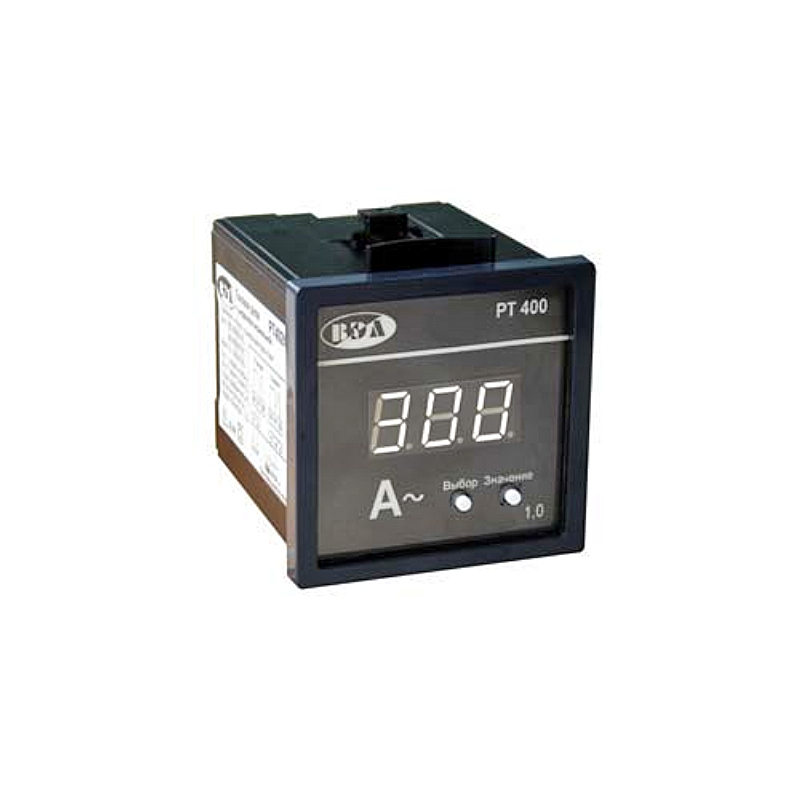

Реле РТ400 предназначены для контроля электрических цепей постоянного и переменного тока и выдачи сигналов на устройства защиты или управления.
Структура условного обозначения
Реле маркируются так: Х1 - Х2 - Х3 - Х4 - Х5, где:
- Х1 - наименование реле - РТ400;
- Х2 - число значений на индикаторе, может быть 3 или 4;
- Х3 - род тока измеряемой величины, может быть переменным AC, постоянным DC или для обоих видов тока AC/DC;
- Х4 - номинальный ток на измерительном вводе, при применении трансформатора тока, напряжения или внешнего шунта;
- Х5 - указывается только при наличии интерфейса RS485.
Примеры обозначения:
- РН400.3.300 В AC - реле напряжения с 3-мя значащими разрядами, для работы в диапазоне (0-300) В.
- РТ400.3.300А АС.5А - реле тока с 3-мя значащими разрядами для работы в диапазоне (0- 300) А, с подключением к измеряемой цепи через трансформатор тока 300А/5А.
- РТ400.3.50А AC/DC.75мВ.RS485 - реле тока с 3-мя значащими разрядами для работы в диапазоне (0-50) А AC/DC, с подключением к измеряемой цепи с использованием внешнего шунта 50А/75мВ, с интерфейсом RS485.

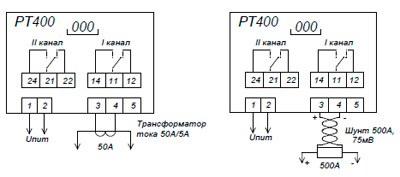

Рис.1. Схема включения реле РТ400
|
Параметр |
Значение |
|
|
Интервал номинальных измеряемых токов |
от 100 мкА до 500 кА |
|
|
Номинальные величины тока, подаваемые на измерительный вход: |
непосредственно |
от 100 мкА до 5 А |
|
для переменного тока более 5 А, через трансформатор тока, Iвх.ном. |
5 А |
|
|
для постоянного (переменного) тока более 5 А, с измерительного шунта, Uвх.ном. |
50; 60; 75; 100 мВ |
|
|
Диапазон регулировки времени срабатывания, возврата |
0,03 - 99,9 сек |
|
|
Диапазон задания гистерезиса на возврат, в процентах от номинального значения измеряемой величины |
0 - 99% |
|
|
Пределы допускаемой основной погрешности в диапазоне (0,1-1,2) номинального значения измеряемой величины |
±1% |
|
|
Точность выдержки временных интервалов |
2% |
|
|
Дискретность задания уставок |
единица младшего разряда |
|
|
Диапазон напряжений питания, Uпит: |
переменного тока частотой 50 – 60 Гц |
85 - 265 В |
|
постоянного тока |
60 - 350 В |
|
|
Потребляемая мощность |
не более 2 Вт |
|
|
Допустимое напряжение между цепями питания, измерения, исполнительных выходных контактов, 50 Гц, 1 минута |
1 кВ |
|
|
Механический коммутационный ресурс исполнительных контактов реле |
105 |
|
|
Коммутационный ресурс для нагрузки 6А, 250 V АС, cos > 0,95 |
105 |
|
|
Коммутационный ресурс для нагрузки 1,5 А, 250 V АС, co > 0,5 |
105 |
|
|
Максимальное напряжение переменного тока, коммутируемое выходными контактами |
250 В |
|
|
Подключение проводов с помощью клеммников, сечение подводимых проводов |
0,5 - 1,5 мм2 |
|
|
Время готовности после подачи питания |
не более 3 сек |
|
|
Диапазон рабочих температур |
от -40 до +55°C |
|
|
Степень защиты по ГОСТ 14255: |
корпуса |
IP40 |
|
разъема |
IP20 |
|
|
Габаритные размеры |
72 x 72 x 97 мм |
|
|
Размер установочного отверстия |
68 x 68 мм |
|
|
Вес |
200 г |
|
