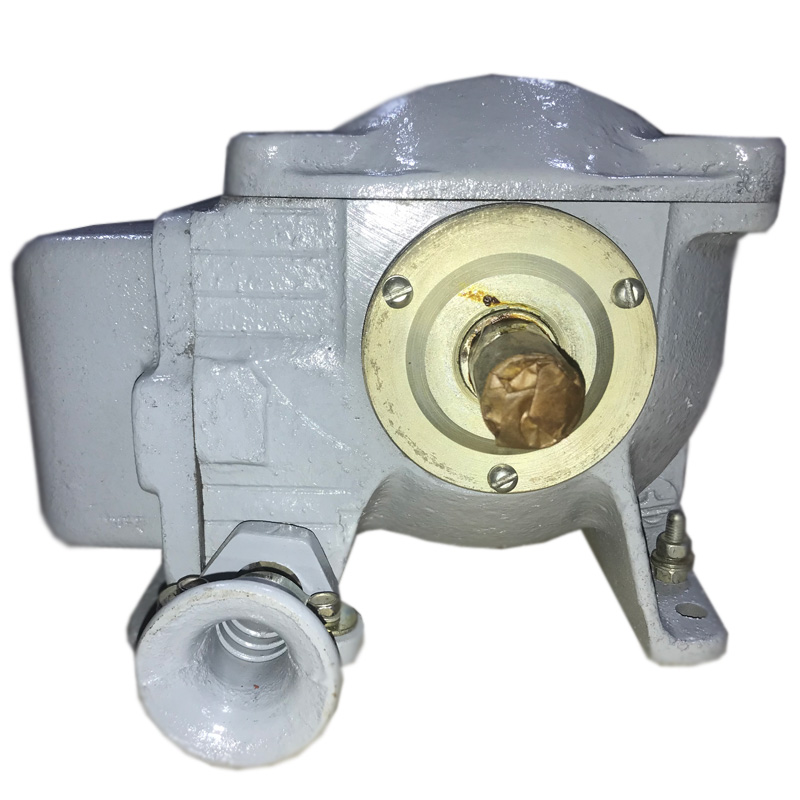

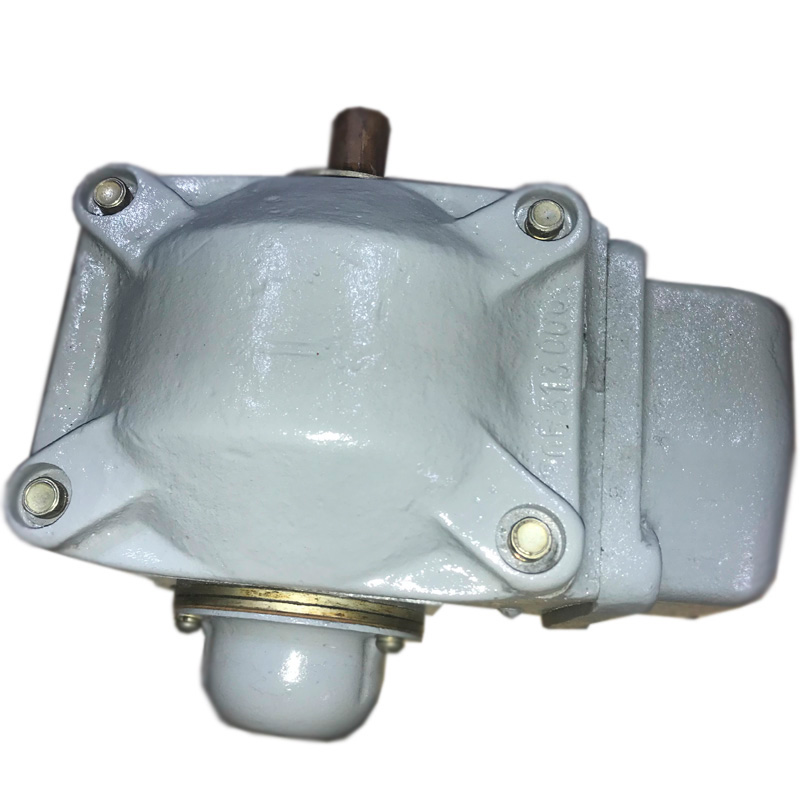

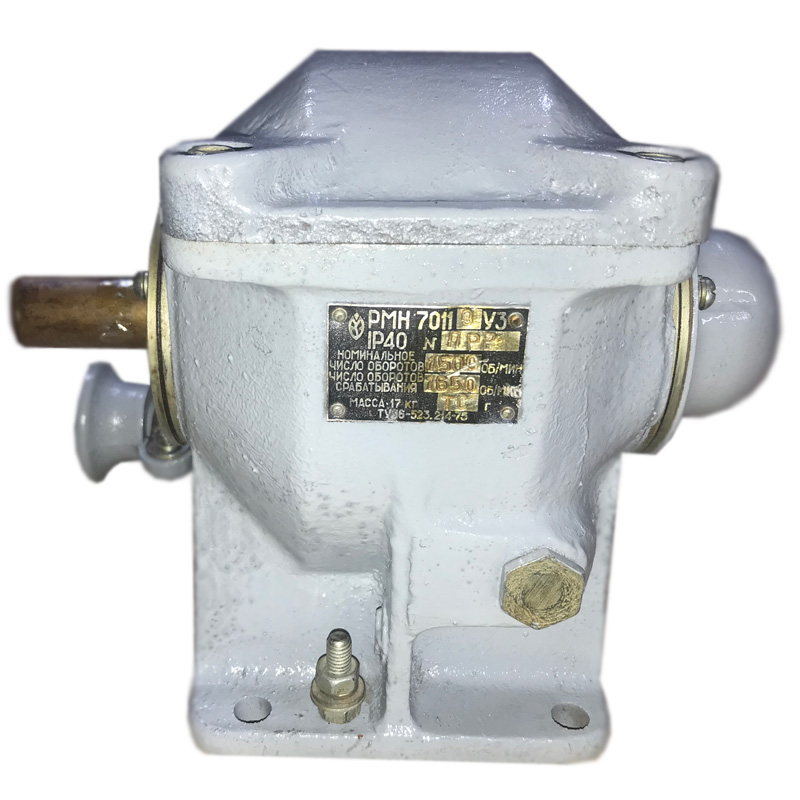

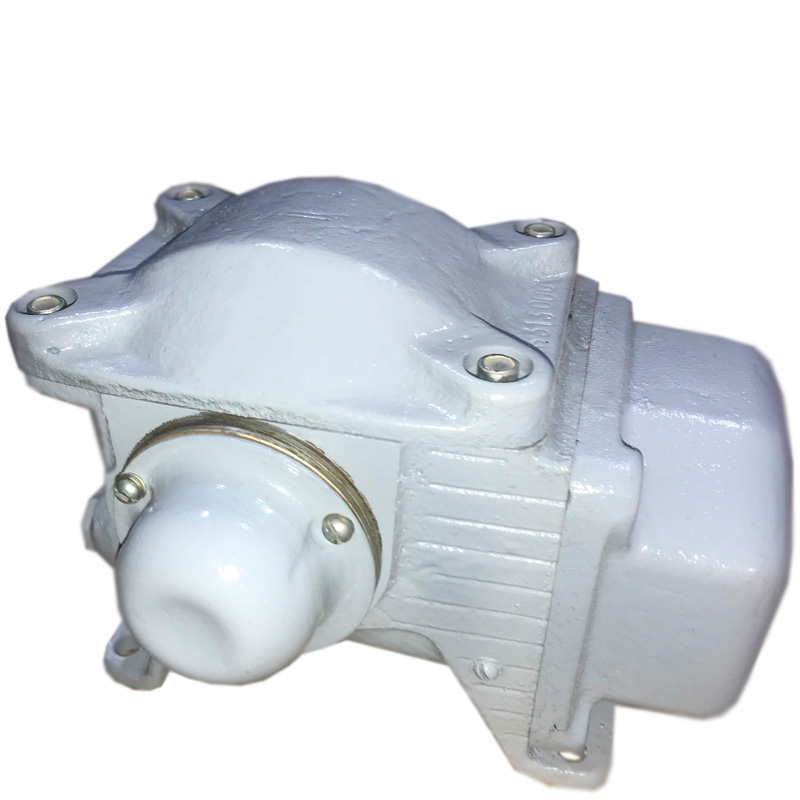

Реле РМН-7011

Реле РМН-7011 предназначено для защиты электродвигателей в моменты увеличения скорости вращения.

Условия эксплуатации

• Минимальная температура окружающего воздуха – не менее +5°C.
• Относительная влажность при +25°C – до 80%.
• Высота над уровнем моря – не более 2000 м.
• Рабочее положение реле оборотов РМН-7011 в пространстве – горизонтальное.
• Климатическое исполнение – У.
• Категория размещения – 3.
• Степень защиты – IP40.
• Допускается транспортировка реле оборотов любым видом транспорта кроме морского, который обеспечивает защиту от атмосферных осадков, резких толчков, ударов и сильной тряски, в контейнерах без упаковки при условии предохранения их от перемещения.
• Корпус реле должен быть надежно заземлён. Помещение должно быть сухим, невзрывоопасным, воздух без дополнительных примесей, агрессивных паров и газов.

Принцип работы

Реле построено на принципе действия центробежных сил вращающегося механизма. Размещен механизм в чугунном корпусе. Эксплуатировать согласно «Правилам технической эксплуатации электроустановок потребителей».

Изготовитель поставляет реле РМН-7011-У3 отрегулированным согласно заказу на определенное число оборотов.

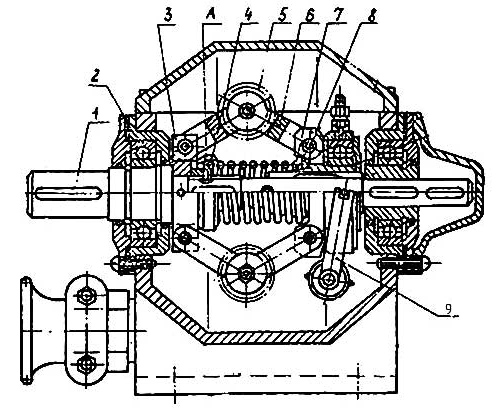

Конструкция реле

1. Вал.
2. Шариковые подшипники.
3. Втулка.
4. Регулировочная гайка.
5. Добавочный груз.
6. Рычаг.
7. Распорная пружина.
8. Подвижная муфта.
9. Шарнирное соединение.
