Распределитель электромагнитный РЭС 4/3-16-1 служит для распределения потока жидкости в силовых ГС и ГСУ.
Конструктивное исполнение
Корпус распределителя выполнен из сплава алюминия, а внутренние детали изготовлены из стали. Алюминиевый корпус распределителя защищает внутренние детали, изготовленные из двух марок стали (по ГОСТ4543-71, ГОСТ1050-88). Этот прибор является элементом рабочей установки для прокачки жидкостей и масел следующих марок: АУП ОСТ 38.01364-84, ОМГЕ-ЮАОСТ 38.01281-83 или ПГВ ГОСТ 25821-83.
Поскольку распределитель РЭС 4.3-16-1 пригоден для использования как в условиях жаркого климата, так и при холодных погодных условиях, он разработан таким образом, что перепады температур снаружи и внутри прибора не влияют на качество его эксплуатации. Утечка жидкости из штуцера допускается при работающих электромагнитах – 16*10*(16). При выключенном приборе – 4*10*(4).
Область применения
Судовое устройство РЭС 4.3-16-1 используется в силовых гибридных установках и гидростанциях.

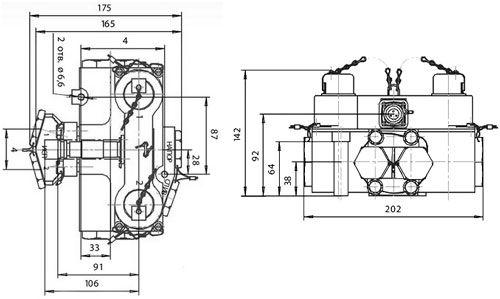

Рис.1 Схема габаритных размеров распределителя РЭС 4/3-16-1
| Параметры | Значения |
| Номер чертежа: | 577-99.2446-01 |
| Рmax: | 25 МПа |
| Рmin: | 2 МПа |
| Qн: | 1,33 л/с |
| Габариты: | 202х165х142 мм |
| Масса: | 4,8 кг |
