Пульт микрофонный ПМ2

Пульт микрофонный ПМ2 предназначен для передачи сообщений диктора-информатора в звукоусилительных системах громкоговорящего оповещения.

Область применения

Пульт рекомендуется к применению совместно с усилительно-коммутационными станциями и усилителями мощности серии «Перрон» ТУ У 13545847.003-96, усилителями мощности серии «Гонг» КИПЛ 2.039.014, устройствами звукоусилительными «Поиск-МС» КИПЛ 2.039.027.

Условия эксплуатации

Пульт ПМ2 предназначен для установки в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитан на непрерывную круглосуточную работу в условиях эксплуатации:

• температура окружающего воздуха – от 10 до 40°С;
• относительная влажность воздуха при температуре 25°С и более низких температурах без конденсации влаги – не более 80%;
• атмосферное давление – от 84 до 106,7 кПа (от 650 до 800 мм. рт. ст.).

Устройство и работа

Пульт представляет собой настольный микрофонный пульт со съемными пластмассовыми боковинами, через которые обеспечивается доступ к органам регулирования (настройки).

На лицевой панели микрофонного пульта ПМ2 расположены:

• микрофон на гибкой стойке со встроенным индикатором, подтверждающим активацию микрофона;
• кнопка МИКРОФОН и соответствующий ей одноименный светодиодный индикатор, предназначенные для включения и индикации включенного состояния микрофона.

На тыльной (задней) панели пульта установлены:

• выходной разъем (розетка DIN-7), предназначенный для подключения пульта ко входу усилителя мощности;
• разъем, предназначенный для подключения пульта к блоку питания.

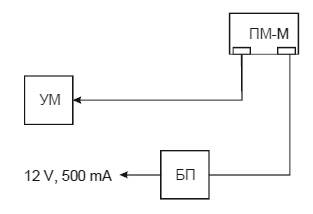

Типовая схема включения пульта ПМ2

Питание пульта осуществляется от автономного блока питания, подключаемого к пульту через разъем питания или через контакты 6 и 7 выходного разъема, в случае использования пульта совместно с усилителями мощности серии «Гонг» КИПЛ 2.039.014.
