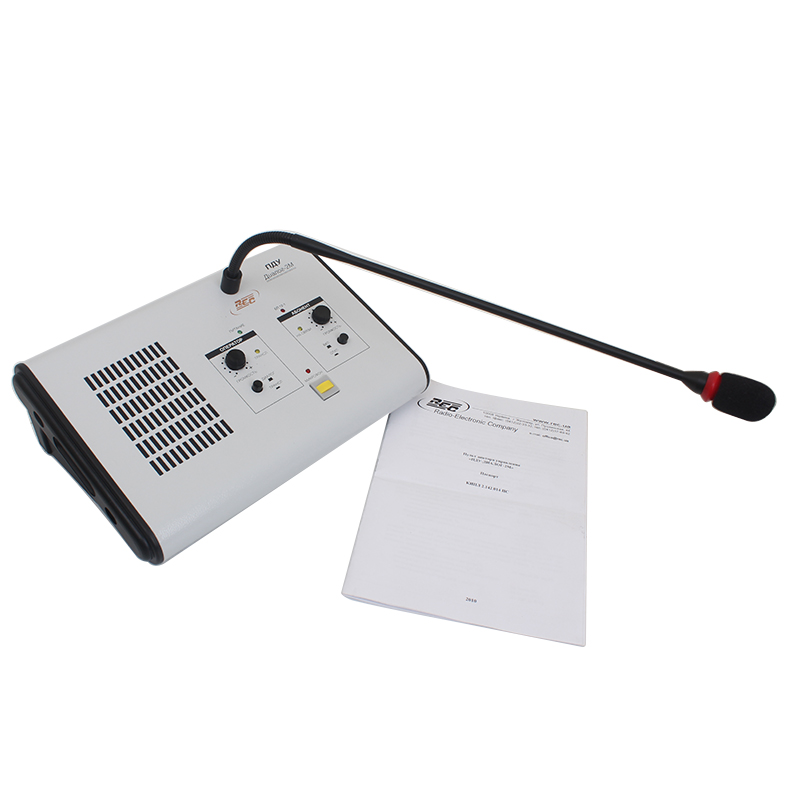

Пульт диктора управления ПДУ-Диалог-2М предназначен для включения трактов громкоговорящего оповещения при передаче сообщений диктора-информатора, а также организации переговоров между абонентом (пассажиром) и диктором (кассиром) в режиме двусторонней симплексной связи, управляемой со стороны диктора.
Область применения
Системы громкоговорящего оповещения промышленных объектов (вокзалы, кассы, банки и т.д.), выполненные на базе усилителей мощности серии «Перрон», технология работы которых предполагает наличие диктора-информатора, одновременно выполняющего обязанности кассира (оператора).
Пульт ПДУ-Диалог-2М изготовлен на базе комплекса аппаратуры двусторонней связи Диалог-2М и отличается от последнего наличием возможности передачи тонального сигнала «Бим-Бом» перед передачей сообщения диктора.

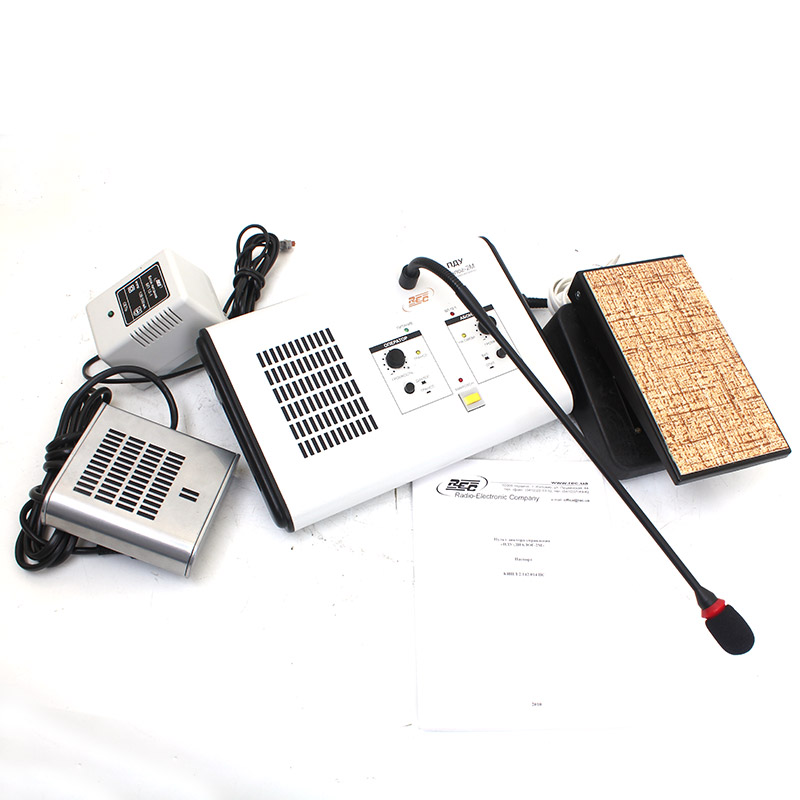

Комплект поставки
В комплект поставки комплекса входят:
- блок управления БУПО – 1 шт.

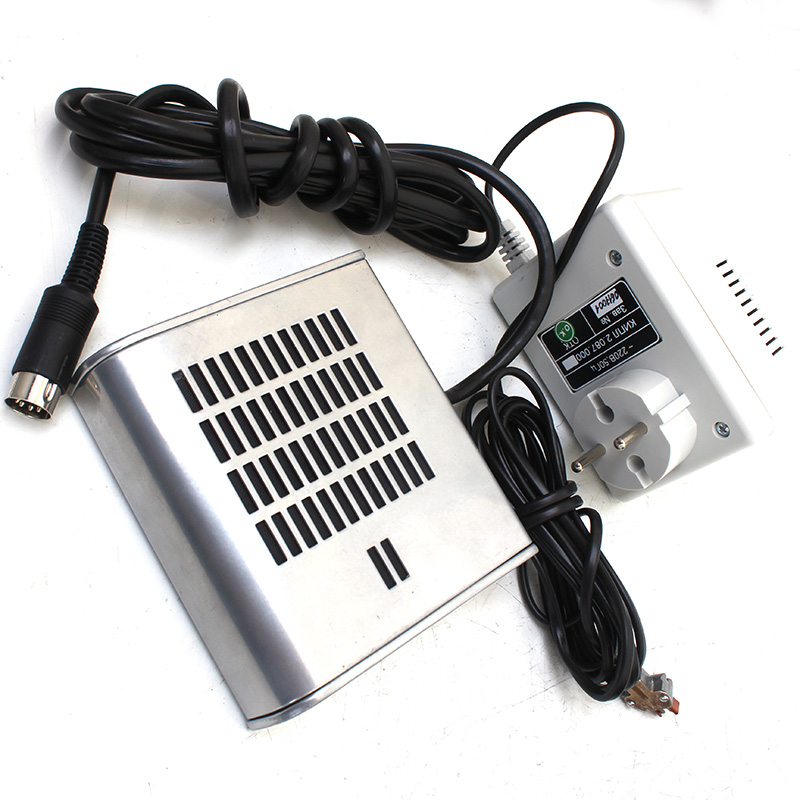

- устройство УДСА – 1 шт.
- блок питания БП 12-1 – 1 шт.

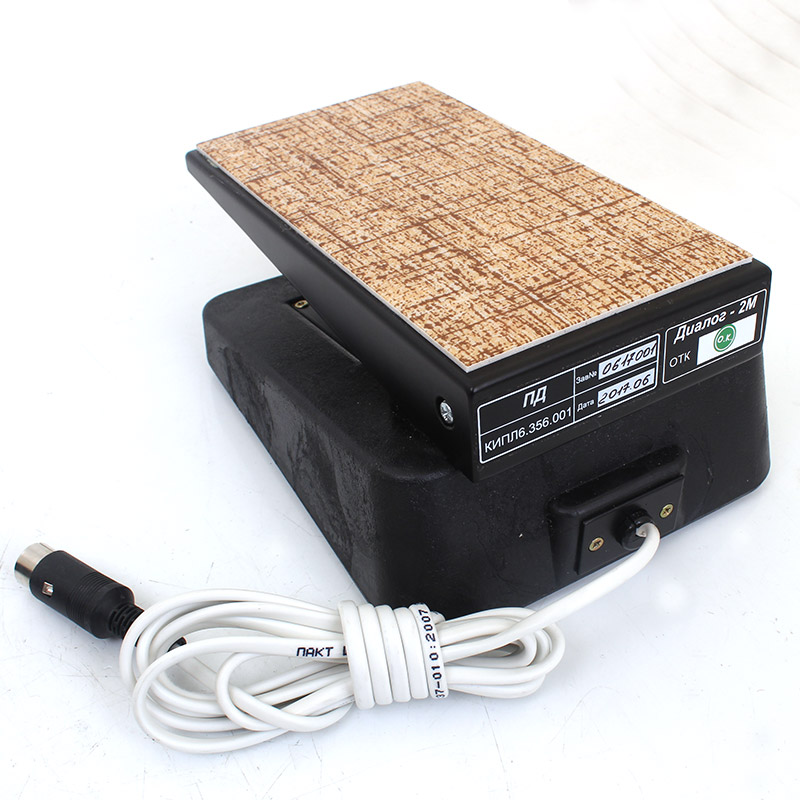

- педаль управления ПД – 1 шт.
- шпилька КИПЛ 8.927.006 – 2 шт.
- гайка М4-6H.36.019 ГОСТ 5915-70 (6004-2 DIN 934) – 2 шт.
- шайба 4.04.019 ГОСТ 11371-78 (7004-0 DIN 125) – 2 шт.
- шайба 4.65Г.019 ГОСТ 6402-80 (7Р04 DIN 7980) – 2 шт.
- вставка плавкая Т0,08 А; 250 В – 1 шт.
- вставка плавкая Т0,5 А; 250 В – 1 шт.
- паспорт КИПЛ 2.142.005 ПС – 1 экз.
- комплект упаковки – 1 шт.
|
Наименование параметра |
Значение параметра |
|
Входные параметры |
|
|
Полное входное сопротивление, кОм, не менее |
|
|
– входа микрофона пассажира |
10 |
|
– входа микрофона оператора |
2 |
|
Минимальная ЭДС источника, мВ, не более: |
|
|
– на входе микрофона пассажира |
50 |
|
– на входе микрофона оператора |
20 |
|
Выходные параметры |
|
|
Номинальное сопротивление нагрузки усилителей мощности, Ом: |
|
|
– канала пассажира |
8 |
|
– канала оператора |
8 |
|
Номинальное сопротивление нагрузки линейного выхода |
|
|
ВЫХОД/ТРАНСЛЯЦИЯ, кОм |
10 |
|
Выходное напряжение усилителей мощности, ограниченное искажениями, В, не менее: |
|
|
– канала пассажира |
1,5 |
|
– канала оператора |
1,5 |
|
Выходное напряжение на линейном выходе ВЫХОД/ТРАНСЛЯЦИЯ, не менее, В |
0,775 |
|
Характеристики, зависящие от частоты |
|
|
Неравномерность частотной характеристики усиления, дБ, не более |
3 |
|
Эффективный диапазон частот, ограниченный усилением, Гц, не уже |
250-6000 |
|
Амплитудная нелинейность Общие гармонические искажения, %, не более |
3 |
|
Шум и фон переменного тока Отношение сигнал/невзвешенный шум, дБ, не менее |
50 |
- Выходное напряжение постоянного тока, обеспечиваемое блоком питания БП12-1 при токе нагрузки 0,5 А и амплитуде пульсаций не более 50 мВ – (12±0,5) В.
- Мощность, потребляемая изделиями от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц, не более:
- при номинальной выходной мощности – 6 В·А;
- в режиме «ожидания» – 1,5 В·А.
|
Наименование составной части |
Размеры, мм, не более |
Масса, кг |
||
|
длина |
ширина |
высота |
||
|
Блок БУПО-01М |
260 |
170 |
460 |
1,8 |
|
Блок БУПО-02М |
260 |
170 |
80 |
1,5 |
|
Блок питания БП12-1 |
98 |
68 |
91 |
0,3 |
|
Педаль управления ПД |
205 |
143 |
87 |
2,3 |
|
Устройство УДСА-01М |
160 |
102 |
39 |
0,7 |
|
Устройство УДСА-02 |
120 |
170 |
80 |
0,7 |
