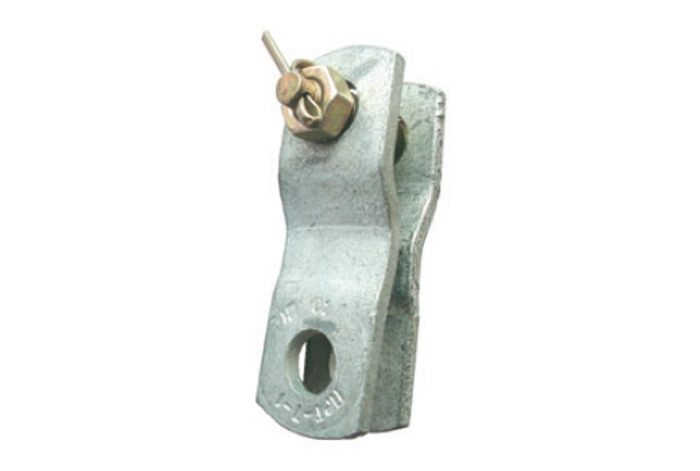

Промзвено ПРТ-21 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому: со стороны однолапчатой проушины - 21-тонного ряда (210 кН), со стороны двухлапчатой проушины - 12-тонного ряда (120 кН).
Конструктивное исполнение
Конструктивно промзвено ПРТ-21 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
| Марка | Габаритные размеры, мм | Разрушающая нагрузка кН, не менее | Маса,кг | ||||
| B | b | H | D | d | |||
| ПРТ-21/12-2 | 23 | 28 | 110 | 29 | 22 | 120 | 1,50 |
| ПРТ-21/16-2 | 26 | 28 | 115 | 29 | 25 | 160 | 1,80 |
| ПРТ-21/30-2 | 38 | 28 | 140 | 29 | 36 | 210 | 3,67 |
| ПРТ-21/45-2 | 42 | 28 | 150 | 29 | 40 | 210 | 4,80 |
| ПРТ-21/60-2 | 47 | 28 | 170 | 29 | 45 | 210 | 6,15 |
Рис.1. Схематическое изображение промзвена ПРТ-21
