Промзвено переходное ПРТ-7
Способы оплаты:
Безналичный расчётВы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей РоссииОтправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Фото и видео
Звено промежуточное переходное трехлапчатое ПРТ-7 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому: со стороны однолапчатой проушины - 7-тонного ряда (70 кН), со стороны двухлапчатой проушины - 4-тонного ряда (40 кН).
Конструктивное исполнение

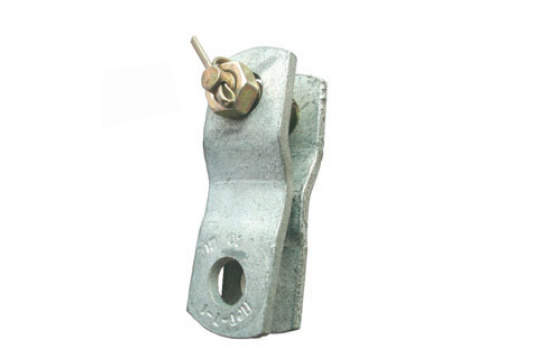

Конструктивно промзвено ПРТ-7 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
| Марка | Размеры, мм | Разрушающая нагрузка кН, не менее | Масса,кг | ||||
| B | b | H | D | d | |||
| ПРТ-7/4-1 | 15 | 16 | 85 | 17 | 14 | 40 | 0,35 |
| ПРТ-7/12-2 | 23 | 16 | 95 | 17 | 22 | 70 | 0,90 |
| ПРТ-7/16-2 | 26 | 16 | 95 | 17 | 25 | 70 | 0,96 |
| ПРТ-7/21-2 | 29 | 16 | 105 | 17 | 28 | 70 | 1,1 |
