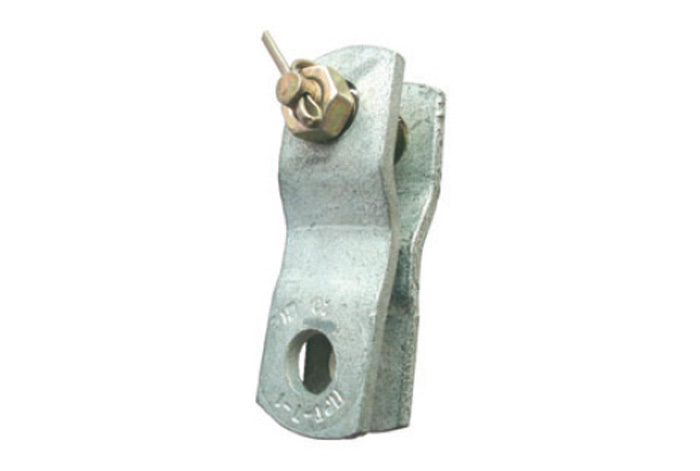

Промзвено переходное ПРТ-16 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому: со стороны однолапчатой проушины - 16-тонного ряда (160 кН), со стороны двухлапчатой проушины - 12-тонного ряда (120 кН).
Конструктивное исполнение
Конструктивно промзвено ПРТ-16 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
| Марка | Габаритные размеры | Разрушающая нагрузка кН, не менее | Масса, кг | ||||
| B | b | H | D | d | |||
| ПРТ-16/12-2 | 23 | 25 | 110 | 26 | 22 | 120 | 1,50 |
| ПРТ-16/21-2 | 29 | 25 | 115 | 26 | 28 | 160 | 1,90 |
| ПРТ-16/25-2 | 34 | 25 | 125 | 26 | 32 | 160 | 2,43 |
| ПРТ-16/30-2 | 38 | 25 | 125 | 26 | 36 | 160 | 2,63 |
| ПРТ-16/45-2 | 42 | 25 | 145 | 26 | 40 | 160 | 3,94 |
Рис.1. Схематическое изображение промзвена ПРТ-16
