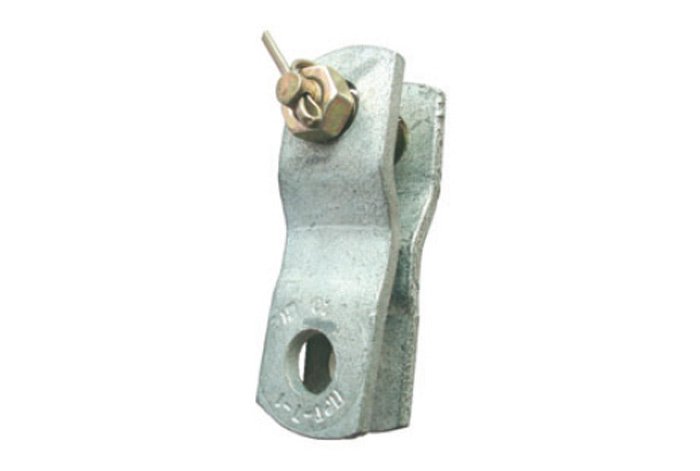

Промзвено переходное ПРТ-120/60-1, ПРТ-120/90-1
Под заказ
Артикул товара:
18880
Способы оплаты:
Безналичный расчёт
X
Вы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей России
X
Отправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Фото и видео
Звено промежуточное переходное трехлапчатое ПРТ-120 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому:
- со стороны однолапчатой проушины - 120-тонного ряда (1200 кН),
- со стороны двухлапчатой проушины - 90-тонного ряда (900 кН).
Модификации
- ПРТ-120/60-1,
- ПРТ-120/90-1.
Конструктивное исполнение
Конструктивно промзвено ПРТ-120 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
| Марка промзвена | Размеры, мм | Разрушающая нагрузка кН, не менее | Масса, кг | ||||
| B | b | H | D | d | |||
| ПРТ-120/60-1 | 47 | 65 | 275 | 67 | 45 | 600 | 17,9 |
| ПРТ-120/90-1 | 58 | 65 | 275 | 67 | 56 | 900 | 20,8 |
