Прибор комбинированный Ц4342-М1

Прибор электроизмерительный Ц4342-М1 является универсальным многопредельным устройством для непосредственного измерения параметров электрических цепей и определения характеристик биполярных транзисторов. Комбинированный прибор оснащен автоматической защитой от электрических перегрузок, позволяет проводить измерение параметров в широком диапазоне их значений и не нарушает работу контролируемых цепей.

Мультиметр Ц4342-М1 применяется в непосредственном измерении тока и напряжения в цепях постоянного и переменного токов, а также контроль наличия или отсутствия этих параметров, определение обрывов или замыканий в кабелях, электро- и радиоэлементах, проверка их работоспособности.

Конструкция и принцип работы

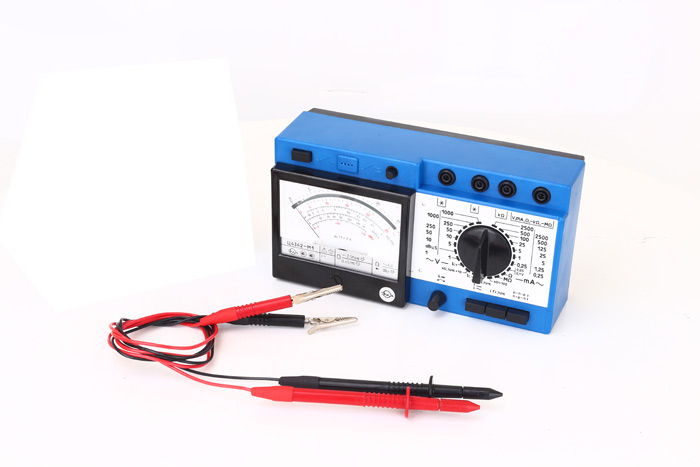

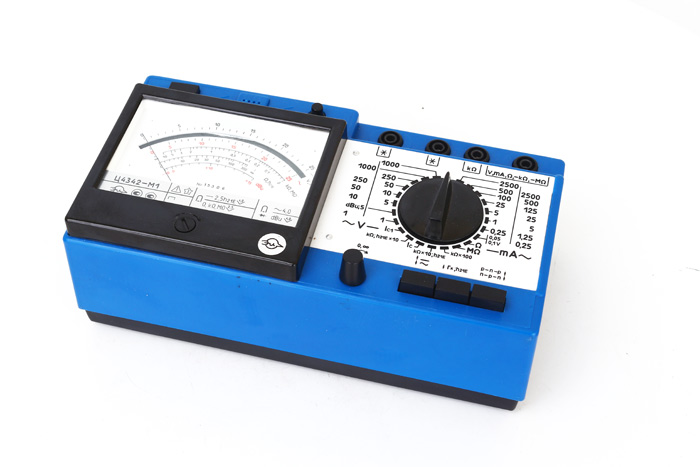

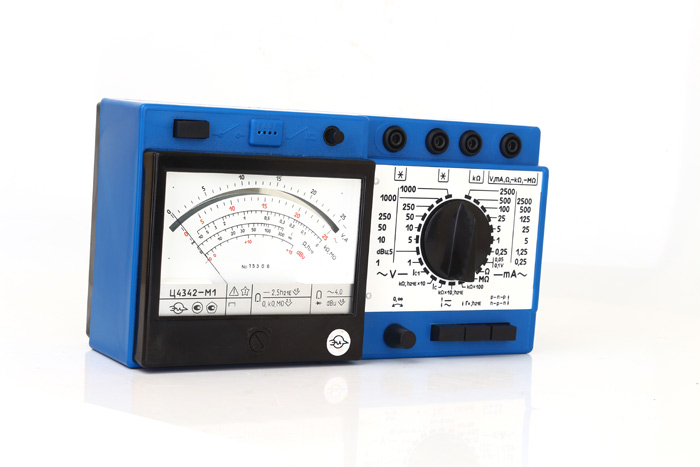

Конструктивно прибор Ц4342-М1 выполнен в пластмассовом корпусе, состоящем из лицевой панели и основания. На лицевой панели размещены микроамперметр, клавишные переключатели выбора рода работ, переключатель пределов измерения, гнезда для подключения прибора к измеряемому объекту и панель для проверяемых транзисторов. Питание системы автоматической защиты и схемы измерения сопротивления осуществляется от встраиваемых сухих элементов.

Принцип действия тестера относится к выпрямительным приборам с измерительным механизмом магнитоэлектрической системы с внутренним магнитом.

В схеме защиты измерительного механизма работают два диода, включенные параллельно микроамперметру и друг другу, причем диоды включены встречно. При номинальном напряжении на сопротивлении микроамперметра, сопротивление диодов большое и оно не влияет на показания прибора. В случае же опасного повышения напряжения на сопротивлении микроамперметра, открывается один из диодов и шунтирует обмотку рамки, предохраняя мультиметр от выхода из строя.

Принципиальная схема Ц4342-М1 с указание типов и номиналов компонентов приведена в инструкции пользователя и паспорте.

Комплектация

В комплект поставки измерительного прибора Ц4342-М1 включены:

• паспорт изделия;
• сменные источники питания с ограниченным сроком хранения;
• провода соединительные;
• зажимы контактные;
• футляр для укладки прибора и принадлежностей.
