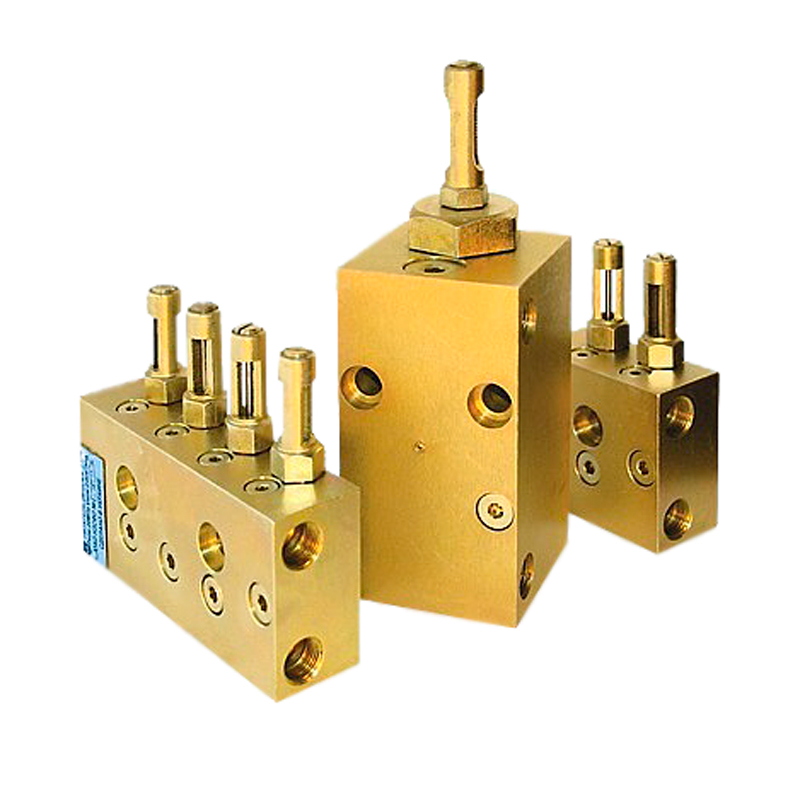

Питатели двухмагистральные смазочные типа 2М

Питатели двухмагистральные смазочные 2М применяются в двухмагистральных централизованных автоматических и ручных смазочных системах для периодической подачи смазок и масел к трущимся поверхностям заданных доз пластичного смазочного материала при давлении в магистралях до 20 МПа. Питатели 2М выполняются с конической или метрической присоединительной резьбой или  в притычном исполнении. По требованию заказчика притычные питатели поставляются с плитками монтажными.

Конструкция и принцип работы

Рис. 1. Структурная схема питателей двухмагистральных 2М

Питатель состоит из корпуса 6, поршня 1, шарнирно связанного со штоком 2, распределительного золотника 7, ограничителя 4 с уплотнениями 5 и винта 3. Нагнетание смазочного материала производится по магистрали (а). Под действием гидравлического давления распределительный золотник 7 перемещается в крайнее нижнее положение до упора, и смазочный материал из магистрали поступает в пространство над поршнем 1. Под давлением смазочного материала поршень переместится в крайнее нижнее положение. Смазочный материал, находящийся в пространстве под поршнем, выдавливается в среднюю часть полости золотника 7 и из последней - к точке смазки.

При нагнетании смазочного материала по магистрали (б) золотник 7 перемещается в крайнее верхнее положение, а смазочный материал, находящийся в пространстве над золотником, выдавливается в магистраль (а), не находящуюся в данный момент под давлением и соединенную с баком станции. Аналогично, смазочный материал поступает под поршень 1 и перемещает его в крайнее верхнее положение. Смазочный материал выдавливается к точке смазки.

При помощи винта 3 можно изменять ход поршня 1, т.е. регулировать в определенных пределах объем подаваемого смазочного материала.
