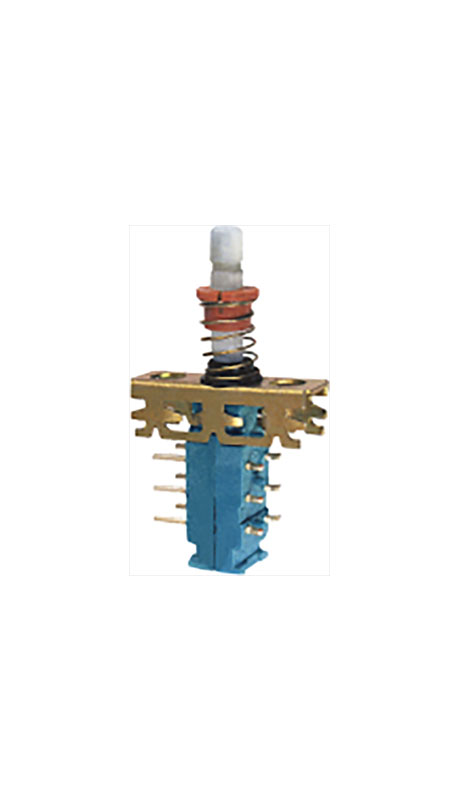

Переключатели кнопочные типа ПКн99

Переключатели кнопочные типа ПКн99.

Переключатель ПКн99-2(4)-1(1.1) ВШУК.640109.003 ТУ, где:
ПКн - переключатель кнопочный;
99 - порядковый номер разработки;
2 (4) - количество переключающих контактов;
1 - исполнение для печатного монтажа;
1.1 - исполнение для объемного монтажа;
ВШУК.640109.003 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А от 1·10-4 до 0,04;
• Напряжение, В от 0,1 до 60;
• Испытательное напряжение, В (эфф), не менее 500;
• Сопротивление контакта, мОм, не более 25;
• Сопротивление изоляции, МОм, не менее 1000;
• Усилие переключения, Н (кгс), не более:
  • для ПКн99-2 1,4 (0,14);
  • для ПКн99-4 1,8 (0,18).
• Число циклов переключений в зависимости от электрических;
• режимов в нормальных климатических условиях:
  • для ПКн99-2 от 400000 до 450000;
  • для ПКн99-4 от 300000 до 450000.
• Наработка, ч 10000;
• Срок сохраняемости, лет 5.

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1-80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Повышенная температура среды, °С:
  • рабочая 55;
  • предельная 60.
• Пониженная температура среды, °С:
  • рабочая минус 10;
  • предельная минус 60.
• Смена температур, °С от 55 до минус 10;
• Повышенная относительная влажность воздуха при 25 °С, %, не более 98.
