Переключатель ПКн25-1-4-СВ предназначен для коммутации электрических цепей постоянного и переменного токов с активной нагрузкой в радиоэлектронной аппаратуре, для печатного монтажа.

Обозначение

Переключателя ПКн25-1-4-СВ расшифровывается так:

  • ПКн - переключатель кнопочный,
  • 25 - порядковый номер разработки,
  • 1- количество кнопок(ячеек в переключателе),
  • 4- количество магнитоуправляемых контактов (МК)в каждой ячейке,
  • С - цвет кнопки(серый),
  • В - всеклиматическое исполнение В2.1.
Технические характеристики
Параметры Значение
Ток, А 5·10-6 – 0,25
Напряжение
  • постоянного тока, В
  • переменного тока частотой до 10000Гц, В(эфф)
 0,05 – 110
0,05 – 127
Максимальная коммутируемая мощность, Вт 7,5
Сопротивление электрического контакта, мОм 200
Сопротивление изоляции, мОм 800
Электрическая прочность изоляции, В
Между выводами незамкнутого контакта, 200
Между выводами соседних МК,
Между выводами светосигнализатора и любым выводом МК,
Между любым выводдоом и корпусом		 700
Усилие переключения, Н 6,5 (0,65) – 25 (2,5)
Чисо циклов переключения каждой кнопки 50000
Минимальная наработка, ч 10000
Срок хранения 15

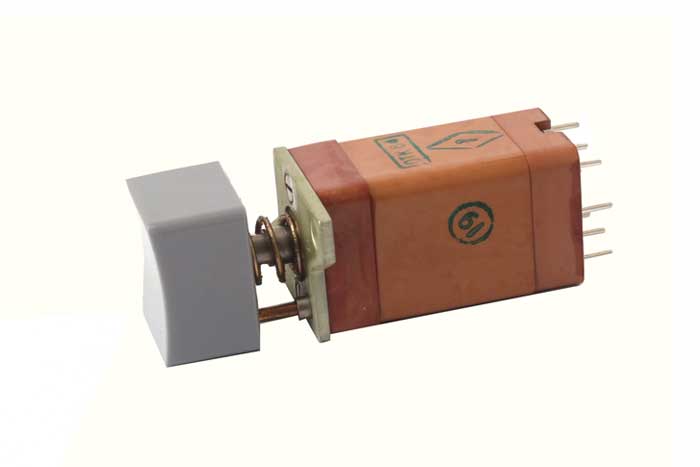

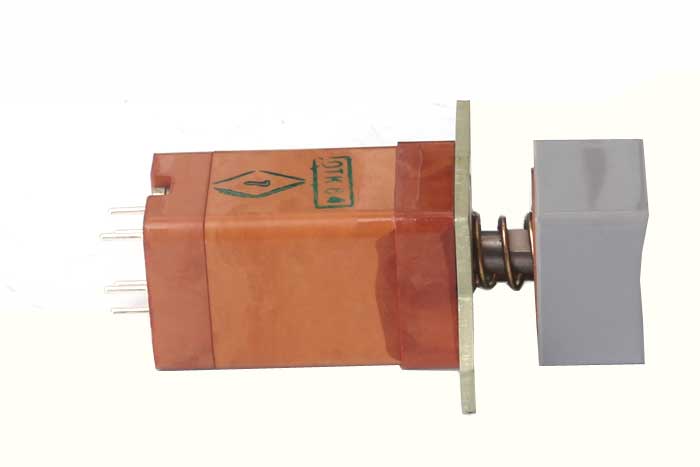

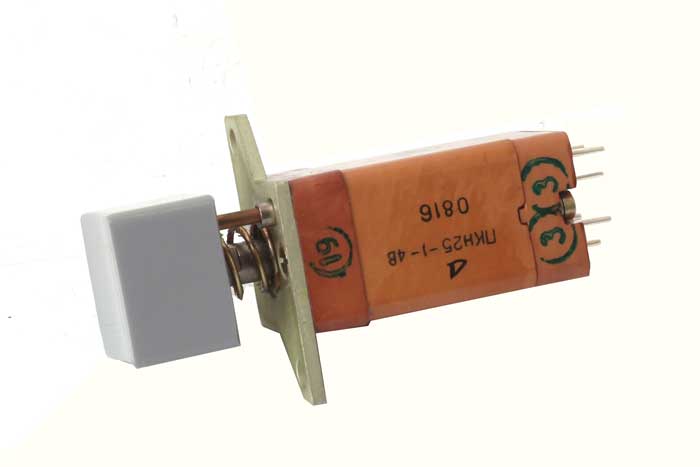

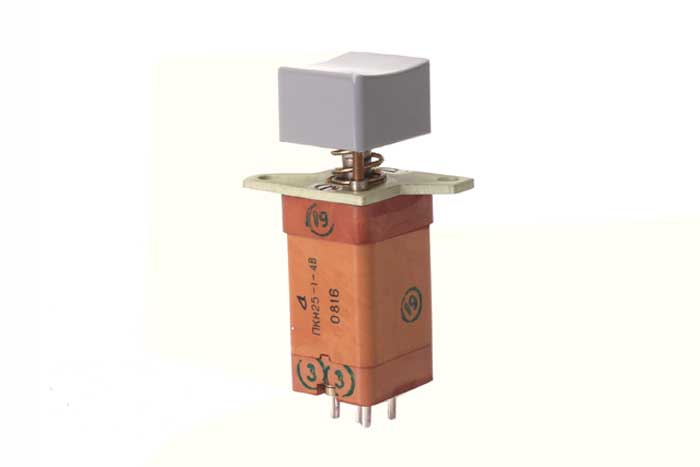

Переключатель ПКн25-1-4-СВ фото 1 Переключатель ПКн25-1-4-СВ фото 2 Переключатель ПКн25-1-4-СВ фото 3 Переключатель ПКн25-1-4-СВ фото 4
