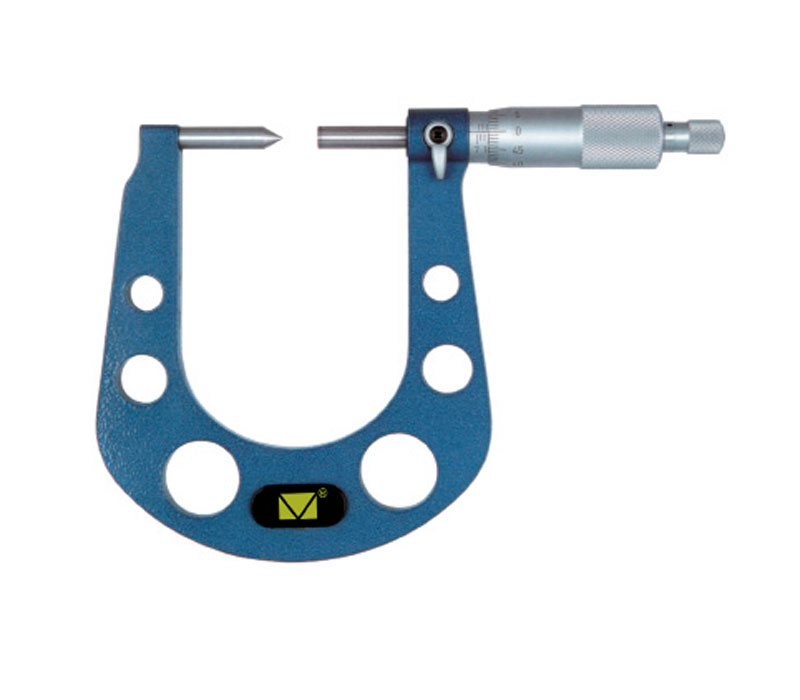

Микрометр МКД для тормозных дисков

  • Микрометр МКД для тормозных дисков фото навигации 1
В наличии
Артикул товара:
10741

Способы оплаты:

Безналичный расчёт
X

Вы можете оплатить товары банковским переводом, после оформления заказа.

Реквизиты будут предоставлены при оформлении заказа.

Подробнее...

Гарантия

от производителя

Способы доставки:

Доставка по всей России
X

Отправка заказов по регионам РФ осуществляется ТЭК Деловые линии.

Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.

Подробнее...

Отгрузка

в день заказа
  • Описание
  • Фото и видео

Микрометры МКД предназначены для измерения толщины тормозных дисков.

Область применения

Используются в машиностроении и других отраслях промышленности.

Порядок работы

Проверить установку микрометра на нуль. Для этого:

  • для МКД-33 - ввести в соприкосновение между собой измерительные поверхности, приложив измерительное усилие с помощью трещотки;
  • для МКД-50 – ввести в измерительный зазор установочную меру и произвести замер, приложив измерительное усилие с помощью трещотки.

Если нулевой штрих барабана не совпадает с продольным штрихом стебля, необходимо закрепить микрометрический винт стопором, вставить ключ в отверстие в стебле и, поворачивая стебель ключом, установить барабан на нуль; при этом начальный штрих должен быть виден целиком, но расстояние от торца конической части барабана до ближайшего края штриха не должно превышать 0,15мм. Затем освободить микрометрический винт и проверить нулевую установку.

Измерение размера детали произвести путем введения детали в измерительный зазор микрометра и, вращая барабан с помощью трещотки, обеспечить соприкосновение детали с измерительными поверхностями микрометра; выполнить отсчет показаний размера детали.

Запрещается производить вращение микрометрического винта в направлении сближения измерительных поверхностей при помощи барабана.

Запрещается разбирать и регулировать микрометр лицам, не имеющим отношение к ремонту.

Технические характеристики
Тип Диапазон, Цена деления, Погрешность, Габариты
мм мм мм А L
МКД-33 кл.1 7,6-33 0,01 ±0,005 29 64
МКД-33 кл.2 7,6-33 0,01 ±0,008 29 64
МКД-50 кл.1 25-50 0,01 ±0,005 29 82
МКД-50 кл.2 25-50 0,01 ±0,008 29 82

Условия эксплуатации

перед началом измерения выдержать на рабочем месте не менее трех часов;

микрометры допускается эксплуатировать при температуре окружающей среды от +10 до +35?С и относительной влажности воздуха не более 80% при температуре +25?С;

наличие примесей агрессивных газов в воздухе не допускается.

Комплектность

  • микрометр МКД;
  • установочная мера (для микрометра с верхним пределом 50 мм);
  • футляр;
  • ключ;
  • руководство по эксплуатации.
