Коробка огнестойкая КРОМА-01-90 К8 (8 полюсов)

Коробки огнестойкие коммутационные КРОМА-01-90 К8 предназначены для монтажа электрических, сигнальных и контрольных цепей систем обеспечения пожарной безопасности, для монтажа электропроводок внутри помещений и для наружной установки, для защиты линий, выполненных огнестойким кабелем, а также для использования в кабельных линиях питания световых, звуковых, речевых оповещателей, громкоговорителей, в низковольтных цепях питания.

Конструкция

Коробки состоят из основания с винтом заземления М4 и крышки, выполненных из металла толщиной 0,8 мм.

Рис.1 Схема подключения Коробки огнестойкие коммутационные КРОМА-01-90 К8

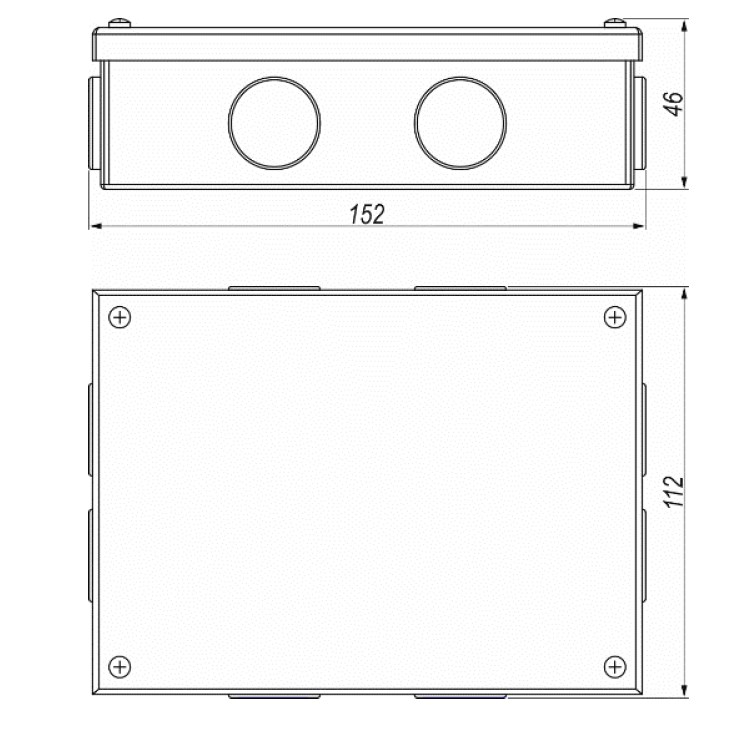

Рис.2 Схема габаритных размеров КРОМА-01-90 К8

На боковых поверхностях основания имеются кабельные вводы с перегородкой выполненные из резины (количество – 8 шт.) Диаметр подводящего кабеля – не более 15 мм.

Внутри основания установлены двухполюсные клеммные колодки для подключения проводов сечением 2,5 мм2 (Корпус керамических клемм выполнены из стеатита, который обеспечивает их высокую термостойкость. Клеммы невоспламеняемые и очень стойкие к различным химическим воздействиям, предназначены для работы при повышенной температуре. Максимальная рабочая температура – 1100°С). Изделия с колодками для подключения проводов с большим сечением поставляются под заказ.

Закреплены колодки с помощью винтов М3х14 на металлической пластине толщиной 2 мм, которая с помощью трех винтов М3х6 устанавливается на клепальных гайках, расположенных на основании.
