Предназначен компактный многофункциональный программируемый микропроцессорный контроллер МИК-52 для автоматического регулирования и логического управления технологическими процессами в различных отраслях (энергетической, химической, машиностроительной, сельскохозяйственной, пищевой, предприятий коммунального хозяйства т.п.)

Находит применение для построения управляющих и информационных систем автоматизации технологических процессов различного уровня сложности, а также для построения отдельных локальных и распределенных подсистем сложных АСУТП. Используется в системах технологических защит и блокировок аварийных и нештатных ситуаций, сигнализаций нарушений технологического процесса, а так же в территориально распределенных, удаленных и локальных системах управления

Технические характеристики
Параметр	Значение
Аналоговые входные сигналы
Количество аналоговых входов	8
Типы входных аналоговых сигналов
- унифицированные	0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Период измерения, не более	0,1 сек
Гальваническая изоляция	групповая, входы гальванически изолированы от других входов и остальных цепей
Основная приведенная погрешность преобразования	± 0,2%
Аналоговые выходные сигналы
Количество аналоговых выходов	До 4
Тип выходного аналогового сигнала	0-5 мА (Rн=2кОм)
Основная приведенная погрешность формирования выходного сигнала
- AO1	±0,2%
- AO2	±0,4%
Цифровая индикация
Точность индикации	±0,01%
Количество разрядов цифрового индикатора	4
Высота цифр светодиодных индикаторов	10 мм
Дискретные входные сигналы
Количество дискретных входов	До 35
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО	0-7В 19-32В
Входной ток (потребление по входу)	≤ 10 мА
Гальваническая развязка дискретных входов	групповая развязка
Дискретные выходные сигналы
Количество дискретных выходов	До 37
Типы выходов:
- транзистор ОК	до 40В, 100мА
- механическое реле (переключаемый контакт)	до 220В, 8А
- твердотельное реле	до 60В, 1.0АAC/ADC
Гальваническая развязка дискретных выходов	групповая
Последовательный интерфейс RS-485
Тип канала	Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков	32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети	1200 метров
Количество активных передатчиков	1 (только один передатчик активный)
Максимальное количество узлов в сети	250 с учетом магистральных усилителей
Вид кабеля	витая пара, экранированная витая пара
Гальваническая развязка	интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи	Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
- переменного тока	~220 (+22/-33)В, (50 ± 1) Гц
- постоянного тока	24 В
Потребляемая мощность от сети переменного тока, не более:	до 13 В·А
Ток потребления по питанию 24В, не более:	не более 350 мА
Корпус. Условия эксплуатации
Тип корпуса	корпус для утопленного щитового монтажа, IP30
Размеры фронтальной рамки)	96 х 96 мм
Монтажная глубина	189 мм max
Вырез на панели	(92^+0,8) х (92^+0,8) мм
Масса блока, не более	до 1,0 кг
Температура окружающей среды	от -40°С до +70°С
Атмосферное давление	от 85 до 106,7 кПа
Вибрация с частотой / амплитудой	до 60Гц / до 0,1мм

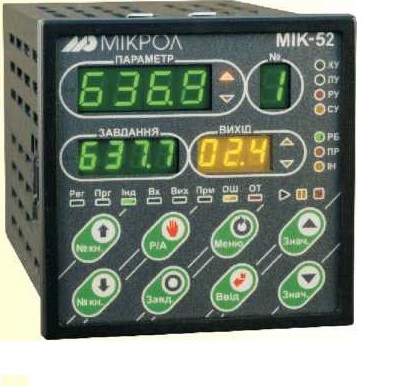

Контроллер микропроцессорный МИК-52 фото 1
