Комплекс производственно-технологической связи КПТС-5 представляет собой устройство, обеспечивающее технологической связью (как обычной телефонной, так и диспетчерской) производственные зоны взрывоопасного характера, имеющие высокую концентрацию химических веществ и газов.

Устройство и принцип действия

В состав комплекса входят абонентские устройства, в которых использованы следующие аппараты:

  • аппараты телефонные взрывозащищенные – ТАШ-Ех с громкой связью из серии ТАШ-21Ех и ТАШ-22Ех;
  • аппараты телефонные взрывозащищенные обычного типа серии ТАШ-11Ех и ТАШ-12Ех;
  • устройства переговорные взрывозащищенные громкой связи (полудуплексная связь) ТАШ-31Ех и ТАШ-32Ех;
  • громкоговорители взрывозащищенные серии ТАШ-33Ех для оповещения.

В абонентских устройствах в целях взрывозащиты используются искробезопасные линии связи, а также барьеры искрозащиты. Взрывозащита обеспечивается уровнями 1ExibIICT5, 1ExibsIIBT5 и 1ExibIIBT5, искрозащитными барьерами (Exib) IIB, (Exib) IIC. Данные взрывозащищенные устройства имеют высокий уровень влаго- и пылезащиты – IP65, а температурный диапазон окружающей среды составляет от -45°С до +55°С.

Комплекс КПТС-5 обладает не только взрывозащищенной аппаратурой, но и общепромышленными аппаратами и переговорными устройствами в «рудничном нормальном» исполнении (РН1), которые могут быть размещены в безопасных зонах, где нет скопления газа и пыли.

Порядок работы:

  • КПТС-5 устанавливает телефонную связь абонентов предприятия между собой и с абонентами АТС-сети.
  • Функция прямой связи операторов (диспетчера) с абонентами комплекса.
  • Между несколькими абонентами устанавливается циркулярная телефонная связь.
  • Диспетчер может вести одновременный разговор с абонентом, подключенным к комплексу, и абонентом линии АТС.
  • Существует возможность общения диспетчера с абонентами комплекса с помощью громкоговорящей полудуплексной связи.
  • В случае аварийной ситуации возможно передать сигнал вызова, а также использовать сигнализацию и громкоговорящее оповещение любому количеству абонентов.
  • При аварии абоненты комплекса оповещаются как циркулярным, так и селективным оповещением.
  • Диспетчерская служба проводит прослушивание производственных шумов, используя аппараты: ТАШ-21Ех, ТАШ-22Ех, ТАЩ-21П, ТАШ-22П или переговорные устройства ТАШ-31Ех, ТАШ-32Ех, а также ТАШ-31П, ТАШ-32П.
  • Диспетчер в случае аварии использует кнопку «А» для прямого аварийного вызова, а кнопку «Д» - как оперативный вызов диспетчера.
  • В случае аварийной ситуации абонент может вызвать диспетчера, на пульте диспетчерской срабатывает звуковая и визуальная сигнализация.
  • Комплекс обеспечивает непрерывную автоматическую запись всех разговоров оператора с абонентами и протокол работы технических средств комплекса.
  • Комплекс проводит автоматический контроль исправности всех аппаратов и переговорных устройств, а также целостность линий связи.

Технические характеристики абонентских устройств

  • тональный и импульсный режимы набора номера;
  • память на 10 номеров быстрого набора (нажатие двух кнопок) и 2 номера экстренного набора (нажатие одной кнопки);
  • программирование абонентского устройства производится непосредственно с его клавиатуры путем несложных понятных потребителю действий;
  • автоматическое отключение от линии и последующая готовность к приему вызова, если абонент по окончании разговора случайно или умышленно не повесил трубку;
  • возможность подключения внешнего датчика (контакта) и автоматическая передача заранее записанного потребителем голосового сообщения по предустановленному номеру при срабатывании этого датчика;
  • масса:
    • телефонного аппарата и переговорного устройства не превышает 2,0 кг,
    • громкоговорителя не превышает 2,0 кг;
  • габаритные размеры:
    • телефонного аппарата 305х200х90 мм,
    • переговорного устройства 305х130х90 мм,
    • громкоговорителя - 230х170х240 мм.

Версии исполнения абонентских устройств:

  • Для взрывоопасных зон:
    • ТАШ-11ЕхВ, ТАШ-11ЕхС - телефонный аппарат с номеронабирателем (группа IIB и IIC).
    • ТАШ-11ЕхВ-С, ТАШ-11ЕхС-С - телефонный аппарат с номеронабирателем и со световым дублированием вызова.
    • ТАШ-12ЕхВ, ТАШ-12ЕхС - аппарат без номеронабирателя (версия ЦБ) (группа IIB и IIC).
    • ТАШ-12ЕхВ-С, ТАШ-12ЕхС-С - аппарат без номеронабирателя со световым дублированием вызова (группа IIB и IIC)
    • ТАШ-21ЕхВ, ТАШ-21ЕхС - телефонный аппарат с функцией громкой связи (в комплекте с рупорным громкоговорителем) с номеронабирателем (группа IIB и IIC).
    • ТАШ-21ЕхВ-С, ТАШ-21ЕхС-С - телефонный аппарат с функцией громкой связи (в комплекте с рупорным громкоговорителем), с номеронабирателем, со световым дублированием вызова (группа IIB и IIC).
    • ТАШ-22ЕхВ, ТАШ-22ЕхС - телефонный аппарат с функцией громкой связи (в комплекте с рупорным громкоговорителем) без номеронабирателя (группа IIB и IIC).
    • ТАШ-22ЕхВ-С, ТАШ-22ЕхС-С - телефонный аппарат с функцией громкой связи (в комплекте с рупорным громкоговорителем) без номеронабирателя, со световым дублированием вызова (группа IIB и IIC).
    • ТАШ-31ЕхВ, ТАШ-31ЕхС - переговорное устройство с номеронабирателем (группа IIB и IIC).
    • ТАШ-32ЕхВ, ТАШ-32ЕхС - переговорное устройство без номеронабирателя (группа IIB и IIC).
    • ТАШ-33ЕхВ, ТАШ-33ЕхС - усилительное устройство (только оповещение, группа IIB и IIC).
  • Для промышленных зон:
    • ТАШ-11П - телефонный аппарат с номеронабирателем (исполнение РН1).
    • ТАШ-11П-С - телефонный аппарат с номеронабирателем и со световым дублированием вызова (исполнение РН1).
    • ТАШ-12П - телефонный аппарат без номеронабирателя (исполнение РН1).
    • ТАШ-12П-С - телефонный аппарат без номеронабирателя со световым дублированием вызова (исполнение РН1).
    • ТАШ-21П - телефонный аппарат с функцией громкой связи (в комплекте с рупорным громкоговорителем) с номеронабирателем (исполнение РН1).
    • ТАШ-21П-С - телефонный аппарат с функцией громкой связи (в комплекте с рупорным громкоговорителем), с номеронабирателем, со световым дублированием вызова (исполнение РН1).
    • ТАШ-22П - телефонный аппарат с функцией громкой связи (в комплекте с рупорным громкоговорителем) без номеронабирателя (исполнение РН1).
    • ТАШ-22П-С - телефонный аппарат с функцией громкой связи (в комплекте с рупорным громкоговорителем) без номеронабирателя, со световым дублированием вызова (исполнение РН1).
    • ТАШ-31П - переговорное устройство с номеронабирателем (исполнение РН1).
    • ТАШ-32П - переговорное устройство без номеронабирателя (исполнение РН1).
    • ТАШ-33П - усилительное устройство (только оповещение, исполнение РН1).

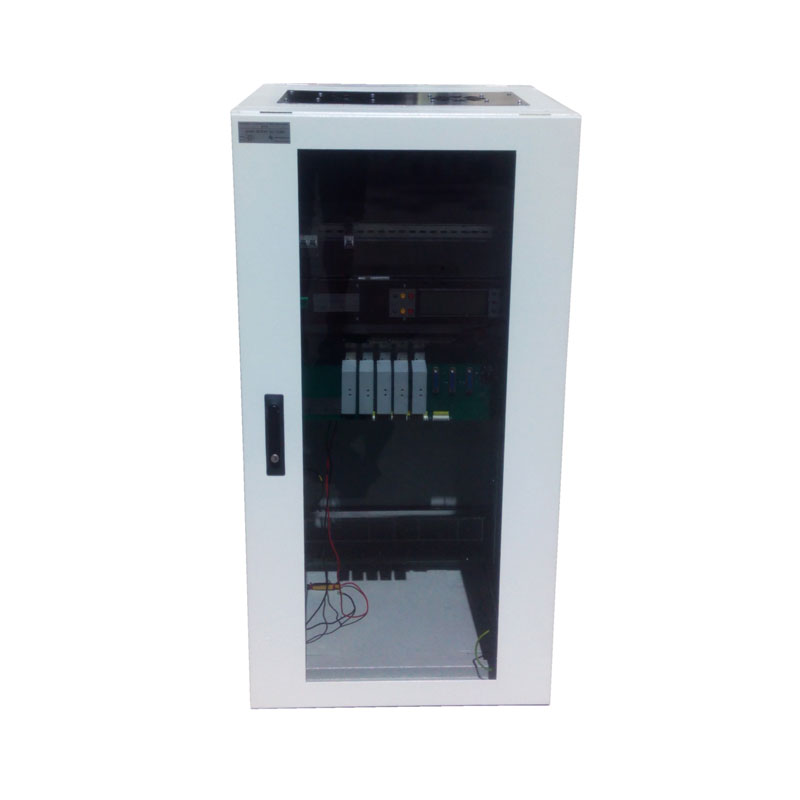

Комплекс производственно-технологической связи КПТС-5 фото 1
