Клапан обратный КОС-6-1 служит для пропускания потока рабочей жидкости в одном направлении в силовых гидравлических системах (СГС) и в гидравлических системах управления (ГСУ).

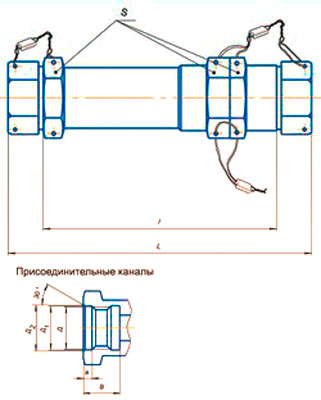

Габаритный чертеж клапана обратного КОС-6-1

Рис. 1. Габаритный чертеж клапана обратного КОС-6-1

Габаритные размеры часть 1
Обозначение Индекс L, мм I, мм S, мм Д, мм Д1, мм
577-99.2476-01 КОС-6-1 94 82 22 М14х1,5-6Н 14,5Н11
577-99.2477-01 КОС-10-1 114 100 30 М20х1,5-6Н 20,5Н11
577-99.2478-01 КОС-16-1 144 128 36 М27х1,5-6Н 27,5Н11
577-99.2479-01 КОС-20-1 158 142 46 М30х2-6Н 32Н11
577-99.2980 КОС-25-1 170 154 50 М36х2-6Н 36,5Н11
577-99.2480 КОС-32-1 208 188 60 М42х2-6Н 42,5Н11
Габаритные размеры часть 2
Обозначение Д2, мм в, мм В, мм
577-99.2476-01 15,8 4+/-0,2 14
577-99.2477-01 21,8 4+/-0,2 17
577-99.2478-01

28,5

 4+/-0,2 20
577-99.2479-01 33 4,7+/-0,2 23
577-99.2980 38 5+/-0,2 25
577-99.2480 44,3 5+/-0,2 27



Параметры Значения
Номер чертежа 577-99.2476-01
P max 25 МПа
Qmax 0,2 л/с
Габаритные размеры 82х25,4х22 мм
Масса 0,18 кг
Материал сталь по ГОСТ 1050-88
Условный проход Ду 6
Рабочая жидкость масло АУП масло МГЕ-10А жидкость ПГВ
Температура рабочей жидкости масла МГЕ-10А от -30 до +65 °C
Температура рабочей жидкости масла АУП и жидкости ПГВ от -20 до +65 °C

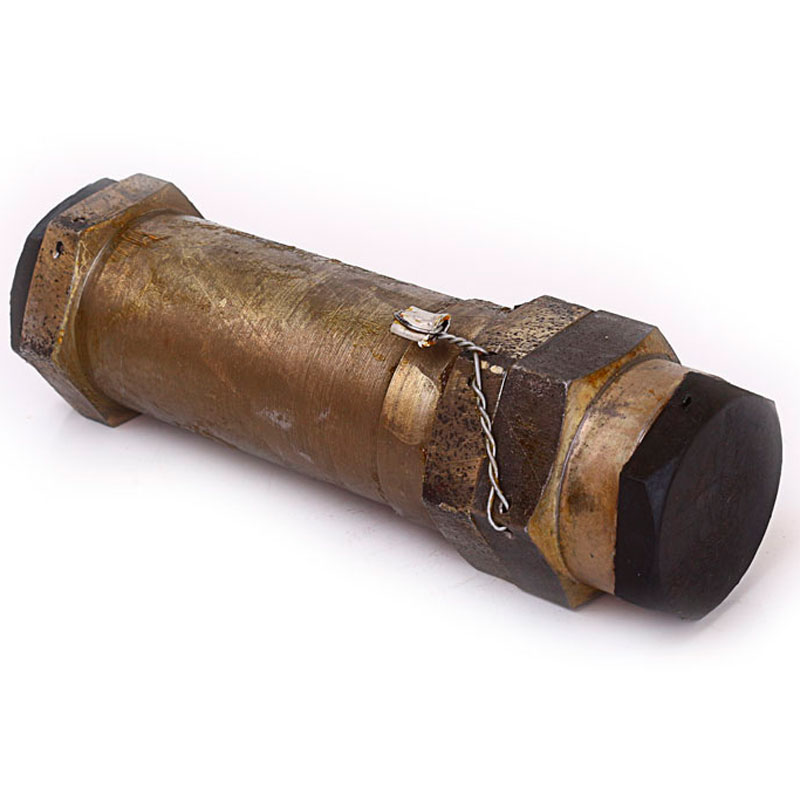

Клапан обратный КОС-6-1 фото 1
