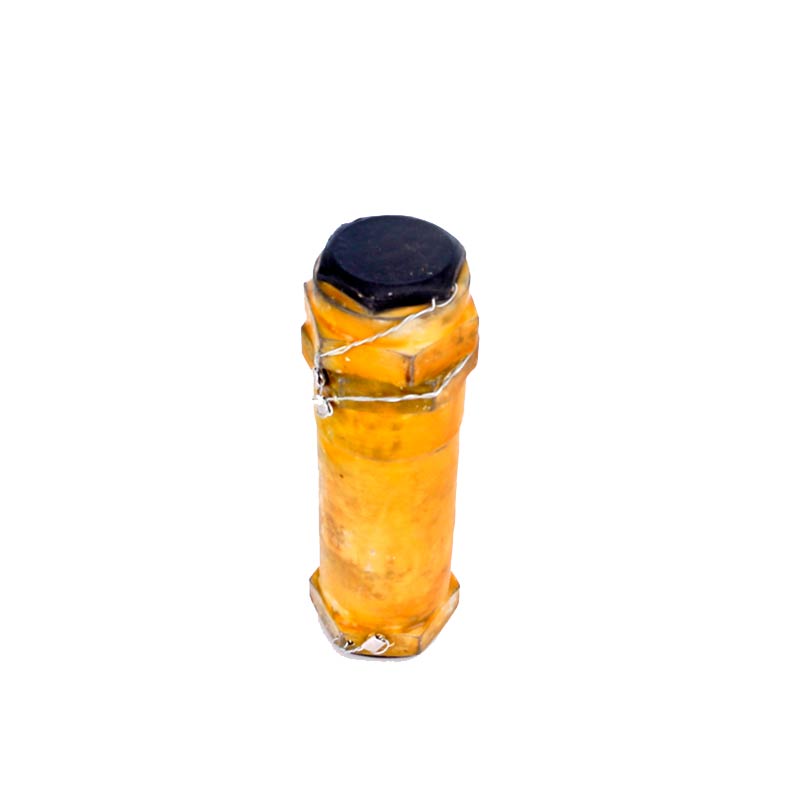

Клапан обратный КОС-32-1
Способы оплаты:
Безналичный расчётВы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей РоссииОтправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Характеристики
- Фото и видео
Клапан обратный КОС-32-1 используется для пропускания потока рабочей жидкости в одном направлении в силовых гидравлических системах (СГС) и в гидравлических системах управления (ГСУ)
Условия эксплуатации
Клапаны обратные КОС-32-1 надежно работают:
- при чистоте фильтрования рабочей жидкости 12 - 16.
- при относительной влажности до 98%.
Конструктивное исполнение
Клапан обратный состоит из следующих деталей: корпуса, клапана, пружины, кольца уплотнительного, проходника.
Рабочая жидкость подводимая к клапану по направлению стрелки на корпусе, отжимает клапан от кромки "В" корпуса, сжимает пружину, в следствии чего открывается проход рабочей жидкости в полость "а". Из полости "а" рабочая жидкость через отверстие в клапане поступает в полость "б" и далее через отверстие в проходнике в магистраль.
При прекращении подачи рабочей жидкости или обратном потоке рабочей жидкости клапан под действием пружины и давления прижимается к кромке "В" обеспечивая перекрытие потока рабочей жидкости в обратном направлении.
| Параметры | Значения |
| Номер чертежа | 577-99.2480-01 |
| P max | 25 МПа |
| Qmax | 4 л/с |
| Габаритные размеры | 154х57,7х50 мм |
| Масса | 1,89 кг |
| Материал | сталь по ГОСТ 1050-88 |
| Рабочая жидкость | масло АУП масло МГЕ-10А жидкость ПГВ |
| Температура масла МГЕ-10А | от -30 до +65 °C |
| Температура масла АУП и жидкости ПГВ | от -20 до +65 °C |
