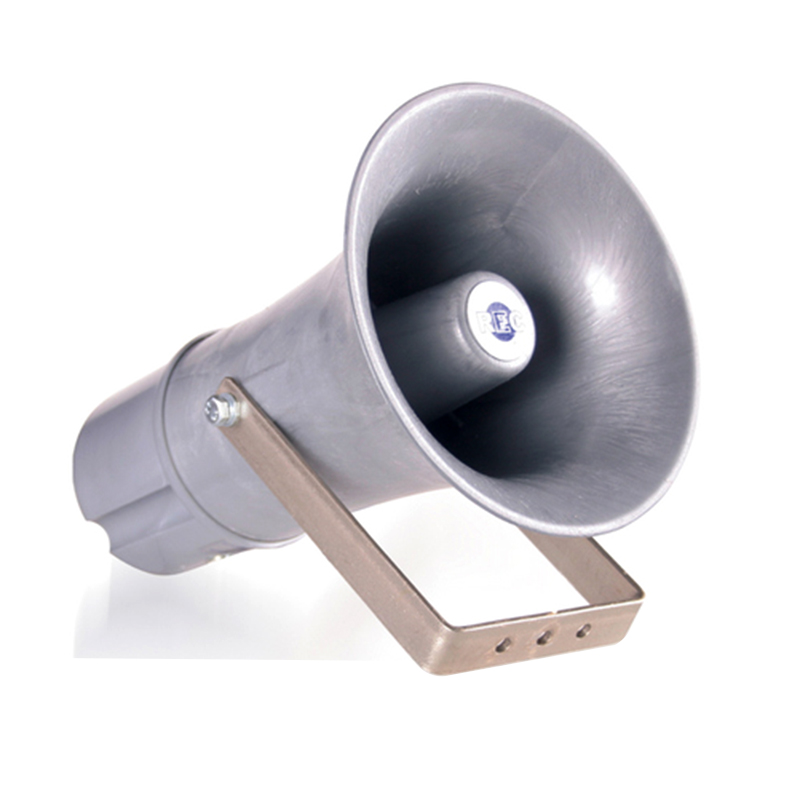

Громкоговоритель рупорный ГР 20/30
Способы оплаты:
Безналичный расчётВы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей РоссииОтправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Характеристики
- Фото и видео
Громкоговоритель рупорный ГР 20/30 предназначен для воспроизведения речевых сообщений и музыкальных программ, передаваемых по проводным линиям связи с помощью усилительно-трансляционных станций и трансляционных усилителей мощности.
Область применения
Озвучивание открытых пространств и закрытых помещений с повышенным уровнем шума.
Устройство и подключение

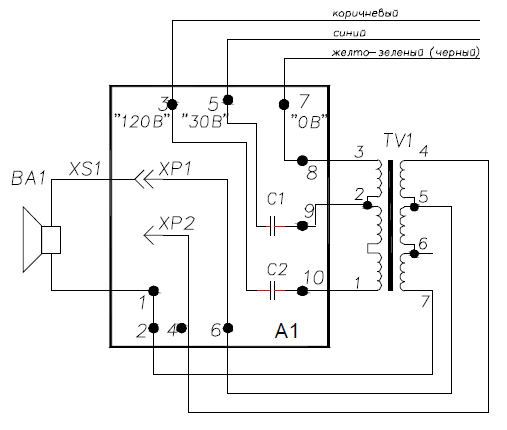

Схема электрическая громкоговорителя ГР 20/30
Трансформатор ТV1 предназначен для согласования излучающей головки ВА1 громкоговорителя с трансляционной линией номинальным напряжением 120 или 30 В.
Входы 120 В и 30 В согласующего трансформатора подключаются к линии проводного вещания через конденсаторы С1 и С2.
Ёмкость конденсаторов совместно с индуктивностью первичной обмотки трансформатора образуют фильтр нижних частот с частотой среза около 200 Гц, препятствующий насыщению сердечника токами низкой частоты и, как следствие, предотвращающий выход трансформатора из строя.
Клеммы ХР1 и ХР2 предназначены для изменения электрической мощности изделия. При подключении излучающей головки к клемме ХР1 номинальная электрическая мощность составляет 20 Вт для громкоговорителя ГР 20/30, при подключении к клемме ХР2 номинальная электрическая мощность составит 30 Вт.
При поставке, если не оговорено особо потребителем, громкоговорители ГР 20/30 поставляются с номинальной электрической мощностью 30 Вт.
Подключение к трансляционной линии производится при помощи 3-проводного кабеля, выходящего из тыльной части громкоговорителей.
Для подключения громкоговорителей к трансляционной линии необходимо:
- присоединить желто-зеленый (черный) провод входного кабеля громкоговорителя к проводу трансляционной линии, который подключен к зажиму усилительно-трансляционного устройства, обозначенному «0» или «СОМ»;
- в зависимости от напряжения в трансляционной линии присоединить синий (30 В) или коричневый (120 В) провод входного кабеля громкоговорителя ко второму проводу трансляционной линии.
Гарантия
- Гарантийный срок эксплуатации рупорного громкоговорителя ГР 20/30 – 18 месяцев со дня ввода в эксплуатацию при условии предварительного хранения не более 6 месяцев со дня изготовления.
- Гарантийный срок хранения 12 месяцев с момента изготовления.
|
Наименование параметра или размера |
Значение параметра или размера |
|
|
Номинальная электрическая мощность, Вт |
30 (20) |
|
|
Модуль полного электрического сопротивление на частоте 1000 Гц, Ом: |
при работе от линии 30 В |
30+6 (45+10) |
|
при работе от линии 120 В |
480+100 (720+150) | |
|
Эффективный рабочий диапазон частот, Гц |
от 500 до 4000 |
|
|
Неравномерность частотной характеристики звукового давления, дБ, не более |
10 |
|
|
Уровень характеристической чувствительности в полосе частот от 500 до 4000 Гц, дБ, не менее |
103 |
|
|
Максимальный уровень звукового давления, дБ |
118 (117) |
|
|
Предельное синусоидальное напряжение, не менее, В: |
по входу 30 В |
30 |
|
по входу 120 В |
120 |
|
|
Габаритные размеры, мм, не более: |
длина |
320 |
|
диаметр |
215 |
|
|
Масса, кг, не более |
2,6 |
|
Примечание
В скобках указаны значения параметров для исполнений громкоговорителей с номинальным значением электрической мощности 20 Вт для громкоговорителей ГР 20/30.
