Газовые форсунки к бытовым котлам «Атон» 100-025 - 100-028
В наличии
Артикул товара:
15286
Способы оплаты:
Безналичный расчёт
X
Вы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей России
X
Отправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Характеристики
- Фото и видео

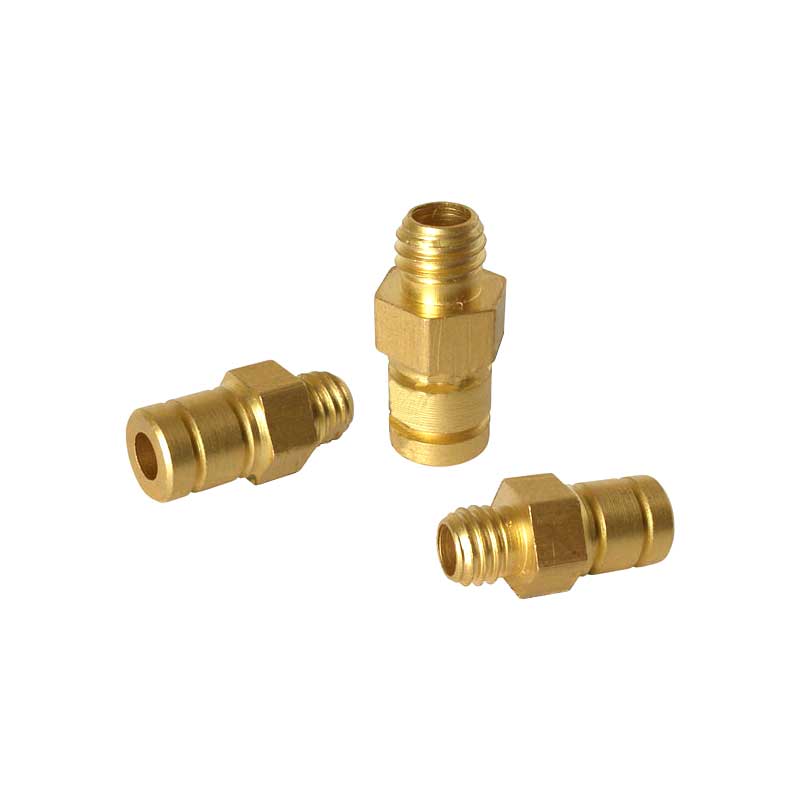

Газовые форсунки 100-025 - 100-028 - это комплектующие детали, применяемые в бытовых котлах «Атон».
Преимущества
- Форсунки изготавливаются из латуни ЛС – 59.
- Крепёжная резьба М6х1.
- Они работают на природном газе, давление 1274 – 1960 Па.
| Обозначение | d, мм | D, мм | Маркировка | |||
| 1 | 2 | 3 | 4 | |||
| АОГВ-07.00.003-02 | 1,9 | 3 | - | + | + | - |
| -03 | 2,2 | 3 | - | - | + | - |
| -05 | 2,5 | 3 | + | + | - | - |
| -06 | 3 | 3 | - | - | - | - |
| -07 | 2,9 | 3 | - | - | - | + |
| -08 | 3,2 | 3,2 | + | - | - | + |
| -09 | 3,5 | 3,5 | + | - | + | - |
| -10 | 3,3 | 3,3 | - | - | + | + |
| -11 | 3,7 | 3,7 | - | + | - | + |

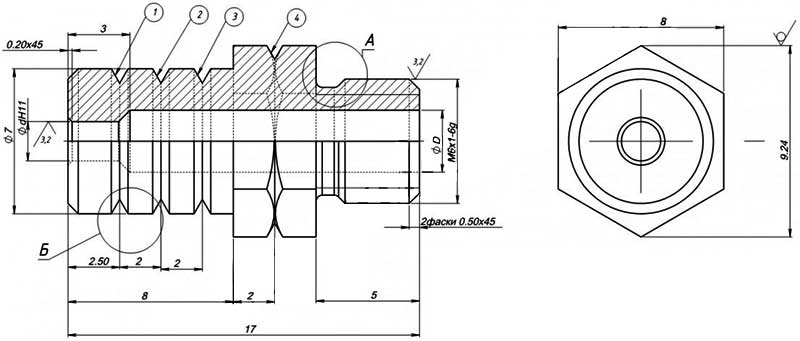

Рис.1. Габаритный чертеж газовой форсунки 100-025 - 100-028
| Проходной диаметр, мм | Марка котла |
| 1,9 | АОГВМ-8Е; АОГВМ-8М |
| 2,2 | АОГВМ-10Е; АОГВМ-10М |
| 2,5 | АОГВМ-12,5Е; АОГВМ-12,5М |
| 3,0 | АОГВ-16Е |
| 2,8 | АОГВ-25Е |
| 3,2 | АОГВД-30Е; АОГВД-50Е |
| 3,5 | АОГВ-20Е |
