Аппарат АИД-70/50Д

  • Аппарат АИД-70/50Д фото навигации 1
В наличии
Артикул товара:
11655

Способы оплаты:

Безналичный расчёт
X

Вы можете оплатить товары банковским переводом, после оформления заказа.

Реквизиты будут предоставлены при оформлении заказа.

Подробнее...

Гарантия

от производителя

Способы доставки:

Доставка по всей России
X

Отправка заказов по регионам РФ осуществляется ТЭК Деловые линии.

Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.

Подробнее...

Отгрузка

в день заказа
  • Описание
  • Фото и видео

Диодный испытательный аппарат АИД-70-50Д – проверка кабелей, предназначенных для работы с высоковольтными сетями, а также тестирование надежности диэлектрических изоляторов, установленных на распределительных пунктах. Полученные с его помощью результаты являются основной для аттестационного заключения о соответствии характеристик кабеля заявленным значениям.

Особенности и устройство аппарата

Составными частями прибора являются управляющий блок и модуль высоковольтного подключения. На лицевой панели управляющего блока вынесены ЖК-индикаторы, отображающие выходное напряжение и токовые утечки. Также он содержит основные элементы управления (включение, смена режима работы).

Используется передвижными электротехническими лабораториями, осуществляющими профилактическую проверку высоковольтных сетей.

Технические характеристики
Параметры Значение
Напряжение питающей сети однофазного переменного тока , В 220 ± 11
Параметры аппарата на выпрямленном напряжении в продолжительном ( до 5 минут ) режиме при номинальном значении напряжения в сети :
  • наибольшее рабочее напряжение ( амплитудное значение ), кВ,
  • максимальный рабочий ток , мА
 70
14
Параметры аппарата на переменном напряжении в продолжительном ( до 5 минут ) режиме при номинальном значении напряжения в сети :
  • наибольшее рабочее напряжение ( действующее значение ), кВ
  • наибольший рабочий ток ( действующее значение ), мА
 50
45
Приведенная погрешность измерения выходного напряжения и тока , % 3
Потребляемая мощность , кВА , не более 3
Масса, кг
  • блок управления
  • блок высокого напряжения
 13
44

Эксплуатация

Оптимальными условиями для использования аппарата АИД-70/50Д являются:

  • температура окружающей среды от -10° С до + 40°С
  • относительная влажность воздуха 80% при температуре + 20°С,
  • атмосферное давление 84,0 – 106,7 кПа, (630 – 800 мм.рт.ст.)

Комплектность

  • Блок управления - 1 шт,
  • Блок высокого напряжения - 1 шт,
  • Кабель сетевой - 1 шт,
  • Провод заземления с зажимами - 2 шт,
  • Кабель высоковольтный - КВВ - 1 шт,
  • Вставка плавкая ВП 2 - 2 шт,
  • Вставка плавкая ВП 3 - 2 шт,
  • Руководство по эксплуатации - 1 экз,
  • Паспорт - 1 экз.

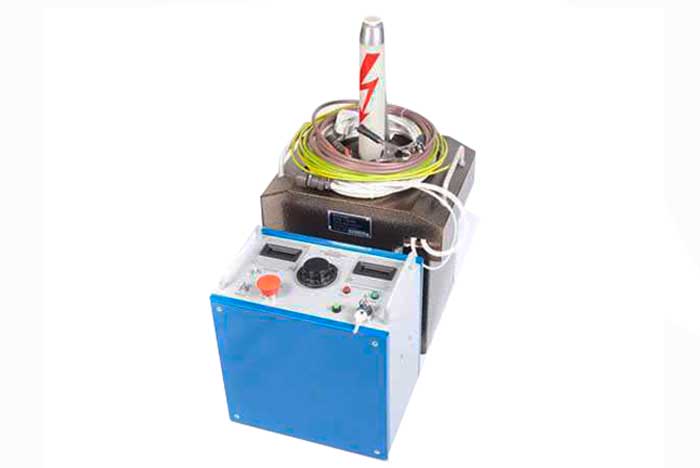

Аппарат АИД-70/50Д фото 1
