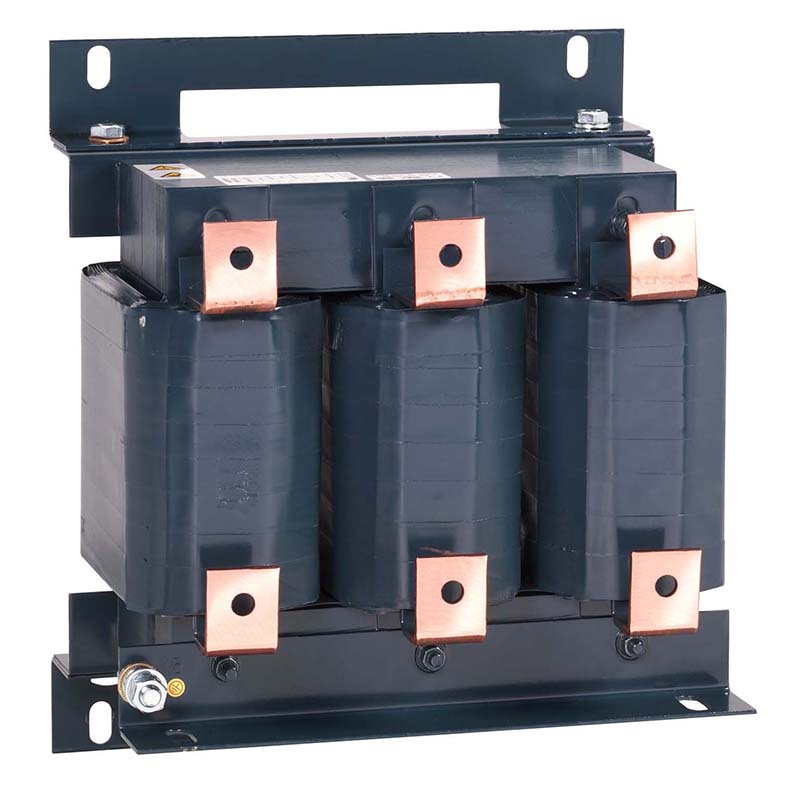

Антирезонансный фильтрующий дроссель TTД3F
Способы оплаты:
Безналичный расчётВы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей РоссииОтправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Фото и видео
Трехфазные антирезонансные фильтрующие дроссели типа TTД3F применяются для защиты батарей статических конденсаторов компенсационных установок реактивной мощности. Дроссели также эффективно защищают сети электроснабжения от проникновения высших гармоник, вызванных работой силовых ключей в преобразовательных системах.
В приведенной таблице указаны примерные параметры некоторых из выпускаемых типов дросселей. По предварительному согласованию возможно изготовление дросселей других мощностей, с иным коэффициентом фильтрации.( Р = 5,67%; Р = 7%; Р = 14% ).
Технические характеристики
- Р – коэффициент фильтрации 7%;
- Степень защиты ІР00 по ГОСТ 14254;
- Допуск по индуктивности ± 3%;
- Класс нагревостойкости изоляции В по ГОСТ 8865;
- Температурный индекс ta 40 С.
| Наименование | Номинальный ток, А | Индуктивность, мГн | *Габаритные размеры, мм | *Масса, кг |
| ТТД3F - 5,0/400/7 | 7,65 | 7,67 | 180х81х155 | 6,5 |
| ТТД3F - 6,7/400/7 | 10,3 | 5,72 | 180х81х155 | 8 |
| ТТД3F - 10/400/7 | 15,3 | 3,83 | 180х110х155 | 10,5 |
| ТТД3F - 12,5/400/7 | 19,1 | 3,07 | 180х110х155 | 13,5 |
| ТТД3F - 20/400/7 | 30,6 | 1,92 | 240х120х205 | 17 |
| ТТД3F - 25/400/7 | 38,3 | 1,43 | 240х120х205 | 24 |
| ТТД3F - 40/400/7 | 61,2 | 0,96 | 300х140х260 | 31 |
| ТТД3F - 60/400/7 | 91,8 | 0,64 | 300х180х260 | 49 |
