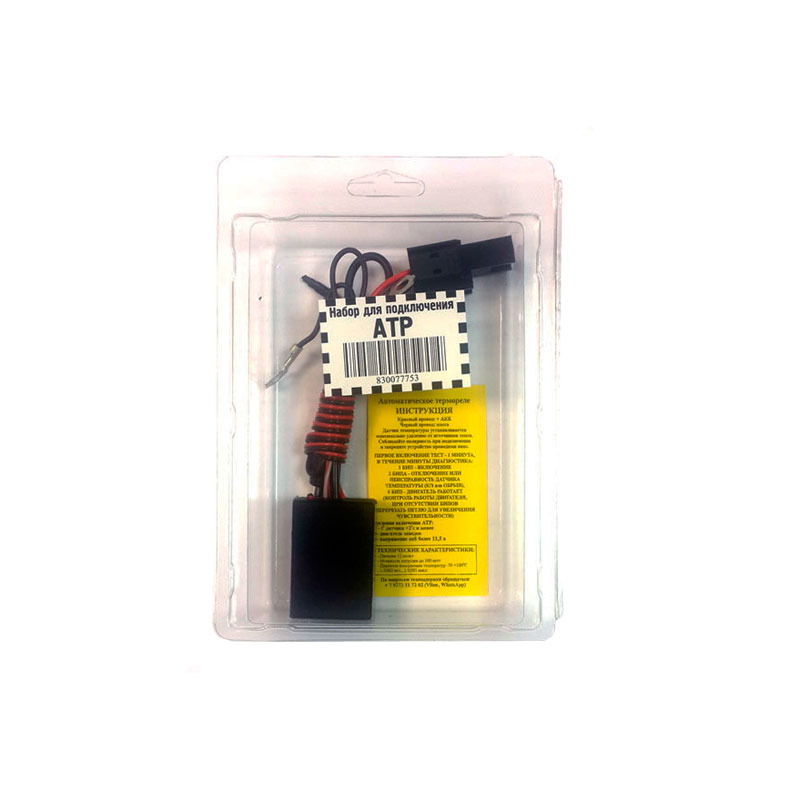

Адаптер телефонный релейный АТР

Адаптер телефонный релейный АТР используется с целью выполнения функций, связанных с управлением электрической нагрузкой, которая создается при использовании сирен, замков электрического типа, оповещателей и т.д.

Устройство и принцип действия

Управление осуществляется за счет использования сигналов тонального типа, которые передаются любыми приборами по телефонным линиям проводного исполнения.

Адаптер телефонный релейный АТР оснащен пластиковым корпусом с ударопрочными свойствами и кронштейном, за счет которого осуществляется монтаж адаптера на стену либо опору. Корпус защищен от воздействия влаги и пыли и имеет исполнение IP65. Помимо подключения к телефонным линиям, адаптер должен быть подсоединен к питающей линии двухпроводного исполнения с напряжением +60 В, +48 В либо +24 В. Вследствие этого для подсоединения адаптера необходимо иметь четырехпроводную линию связи либо двухпроводную телефонную линию и отдельный источник электропитания.

В момент поступления сигнала вызова по телефону адаптер подключается к телефонной линии в автоматическом режиме. Затем, в случае поступления необходимых сигналов управления, осуществляется процесс включения либо выключения реле силовой цепи. В случае, когда абонент, осуществляющий звонок, кладет свою трубку, адаптер осуществляет распознавание сигналов «занято» и освобождает телефонную линию связи.

Эксплуатация

Оптимальными условиями для использования адаптера телефонного релейного АТР являются:

• температура окружающей среды от -30°С до +50°С,
• относительная влажность воздуха 95% при Т° = +25°С.
