Клапаны обратные типа КЛ (КЛ 6.3, КЛ 8.3, КЛ 10.3, КЛ 16.3, КЛ 20.3, КЛ 25.3, КЛ 32.3) предназначены для таких гидросистем, в которых поток масла пропускается только в одном (прямом) направлении, а в другом (обратном) не пропускается

Принцип работы

Под давлением масляного потока, подводимого через одно из присоединительных отверстий под клапан, последний, преодолевая усилие пружины, приподнимается над седлом и открывает проход маслу к другому присоединительному отверстию. При изменении масляного потока, клапан прижимается к седлу, перекрывая путь масла в обратном направлении

Структура обозначения при заказе

Технические характеристики
  КЛ 6.3 КЛ 8.3 КЛ 10.3 КЛ 16.3 КЛ 20.3 КЛ 25.3 КЛ 32.3
Условный проход, мм: 6 8 10 16 20 25 32
Давление на входе, МПа:
  • номинальное
 32
  • максимальное
 38
Давление открывания, МПа:
  • исполнение 1
 0,03
  • исполнение 2
 0,05
  • исполнение 3
 0,15
  • исполнение 4
 0,30
  • исполнение 5
 0,50
  • исполнение 6
 1,00
  • исполнение 7
 1,50
Расход рабочей жидкости, л/мин:
  • номинальный
 12,5 20 32 63 125 160 250
  • максимальный
 20,0 35 50 125 200 300 400
Масса (без рабочей жидкости), кг, не более: 0,1 0,2 0,3 0,6 1,0 2,0 2,5
Габаритные размеры
  КЛ 6.3 КЛ 8.3 КЛ 10.3 КЛ 16.3 КЛ 20.3 КЛ 25.3 КЛ 32.3
  М* G* К* М* G* К* М* G* К* М* G* К* М* G* К* М* G* К* М* G* К*
D, мм M 14 1.5 G 1/4-A K 1/4 M 16 1.5 G 3/8-A K 3/8 M 22 1.5 G 1/2-A K 1/2 M 27 2 G 3/4-A K 3/4 M 33 2 G 1-A K 1 M 42 2 G 1 1/4-A K 1 1/4 M 48 2 G 1 1/2-A K 1 1/2
D1, мм 20 - - 22 - - 28 - - 33 - - 39 - - 50 - - 56 - -
L, мм 60 60 70 61 61 72 75 75 80 90 90 100 103 103 125 130 130 130 140 140 140
l, мм 12 12 15       14 14 21 16 16 21 18 18 26 22 22 27 22 22 27
М, мм 25,4 27,7 34,6 41,6 51 66,4 73
К, мм 22 24 30 36 46 60 65

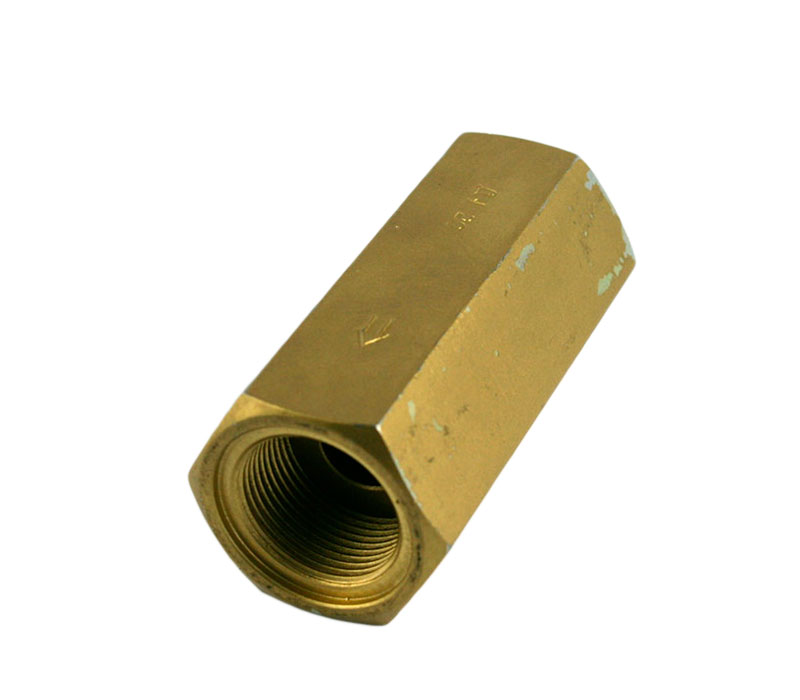

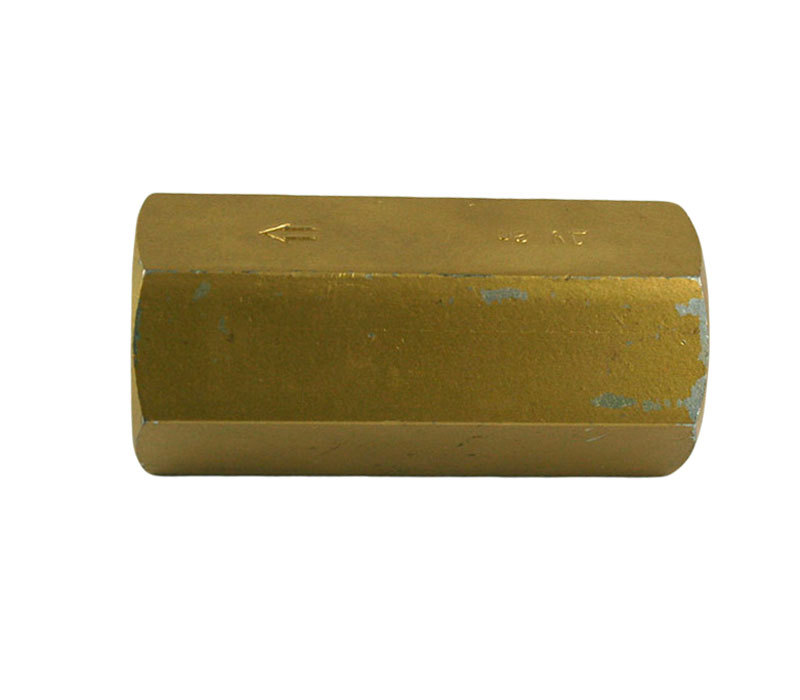

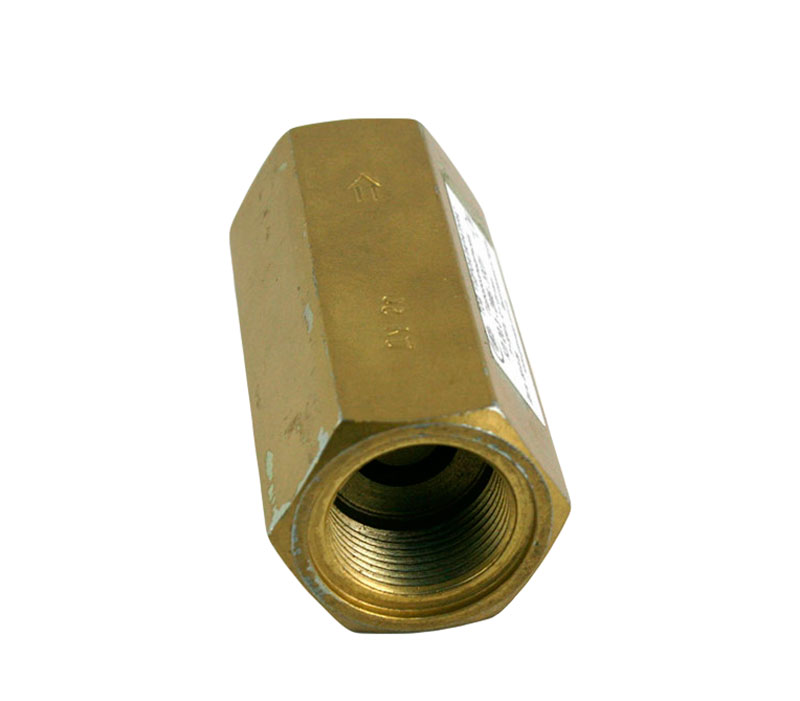

Клапаны обратные КЛ 6.3 (8.3, 10.3, 16.3, 20.3, 25.3, 32.3) фото 1 Клапаны обратные КЛ 6.3 (8.3, 10.3, 16.3, 20.3, 25.3, 32.3) фото 2 Клапаны обратные КЛ 6.3 (8.3, 10.3, 16.3, 20.3, 25.3, 32.3) фото 3
