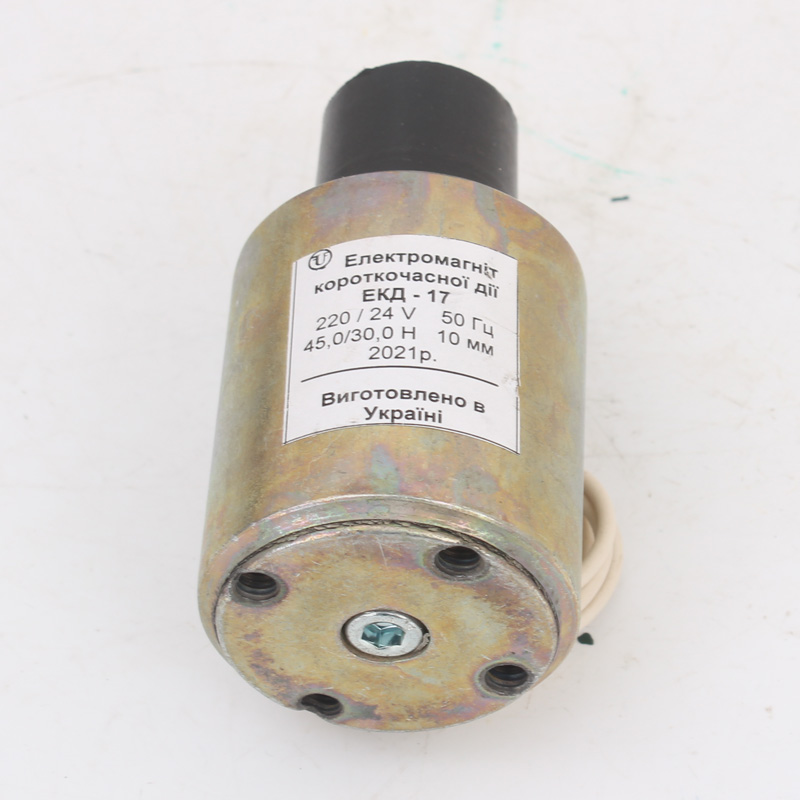

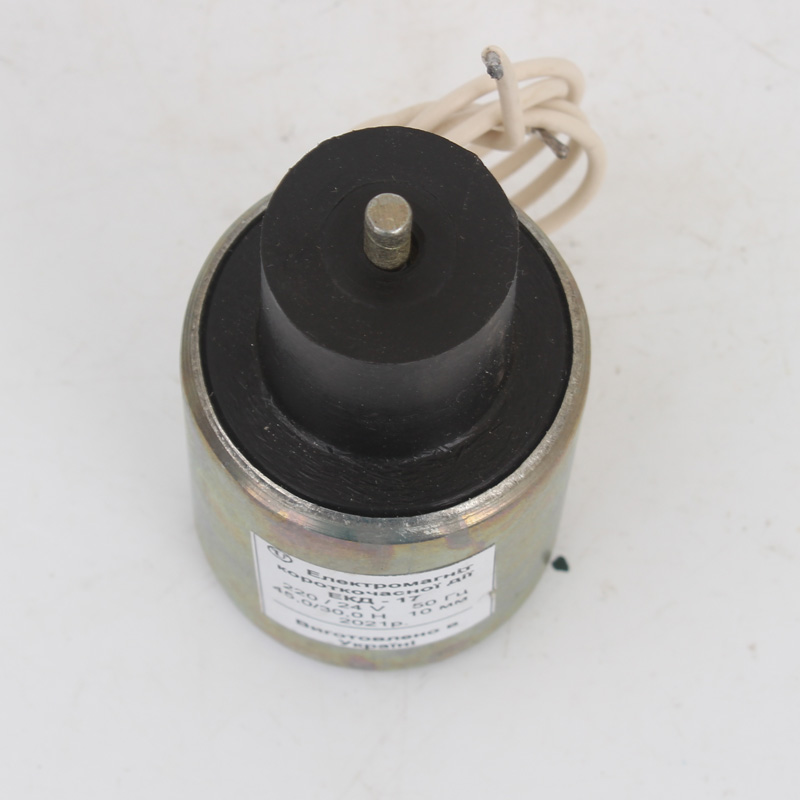

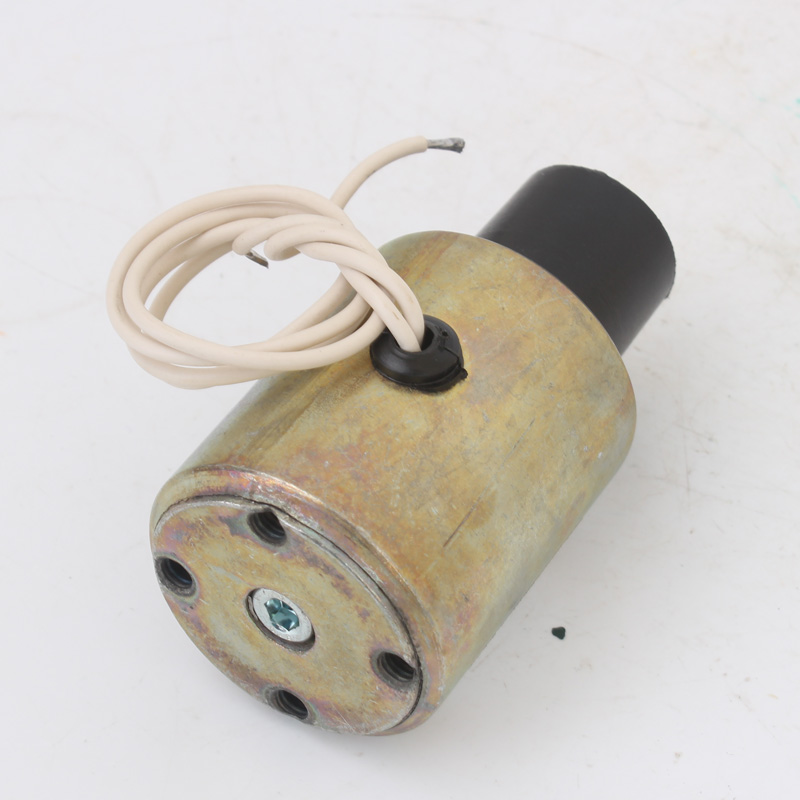

Электромагнит ЭКД-17

Электромагнит ЭКД-17 предназначен для управления гидравлическими, пневматическими и механическими клапанами дымоудаления и пригоден к использованию в качестве силового элемента привода.

Комплект поставки

• ЭКД-17
• упаковка

Эксплуатация

Электромагнит предназначен для работы в следующих условиях:

• при температуре окружающей среды от +1°С до +35°С;
• относительной влажности воздуха (верхнее значение) 80% при +25°С;
• давление воздуха (рабочее значение) 674 мм. рт. ст.;
• высота над уровнем моря (верхнее значение) – 1000м.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры электромагнитов в недопустимых пределах. Климатическое исполнение электромагнитов соответствует категории размещения УХЛ4 по ГОСТ 15150. Степень защиты IP54 по ГОСТ 14255.

Структура условного обозначения

Электромагниты маркируются так - ЭКД-17-Х1Х2Х3-Х4-ХХ ХХ, где

• ЭКД - условное обозначение изделия,
• 17 - номер серии,
• Х1 - род тока сети питания:
  • постоянный,
  • однофазный переменный,
  • трехфазный переменный,
• Х2 - траектория движения якоря:
  • 1 - прямоходные,
• Х3 - способ действия электромагнитов на исполнительный механизм:
  • 1 - одностороннего действия, тянущие,
• Х4 - цифра определяющая напряжение катушки:
  • 1 - 12 В
  • 2 - 24 В
  • 3 - 220 В,
  • 4 - 220 В в сети переменного тока или 24 В в сети постоянного тока,
• ХХ - Условное обозначение степени защиты по ГОСТ 14255
• ХХ - Условное обозначение климатического исполнения по ГОСТ 15150.
